Виды выполнямых работ

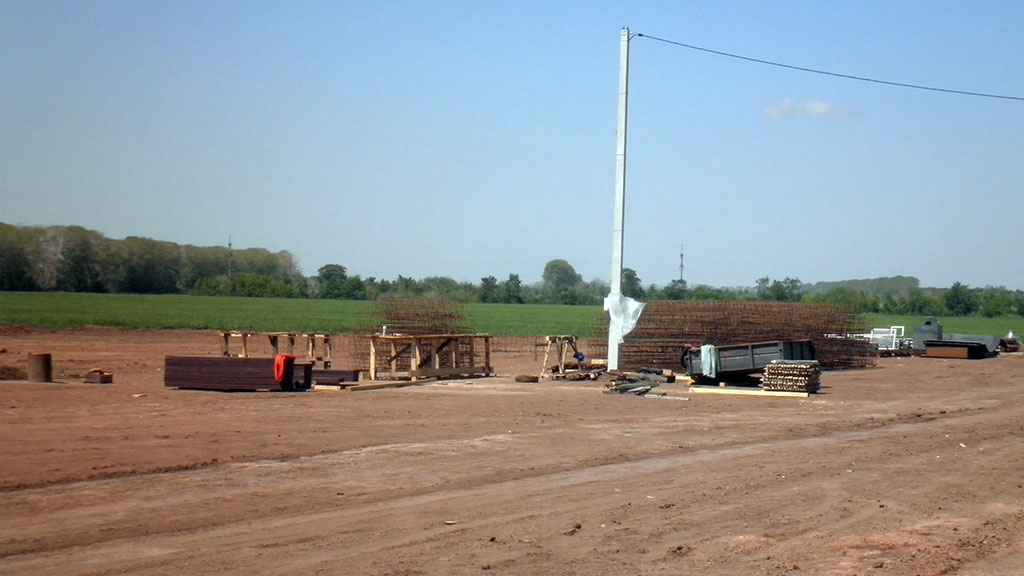

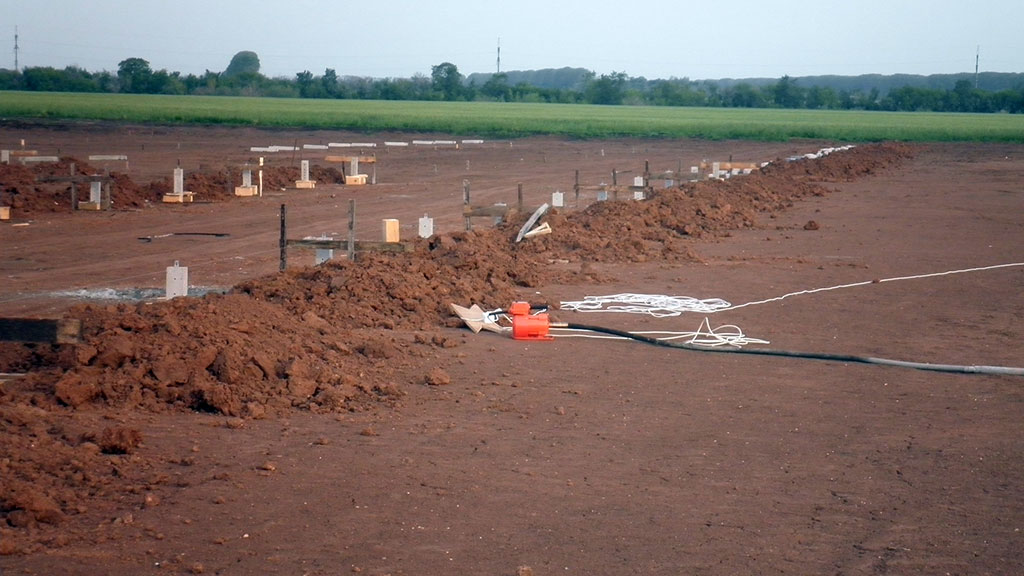

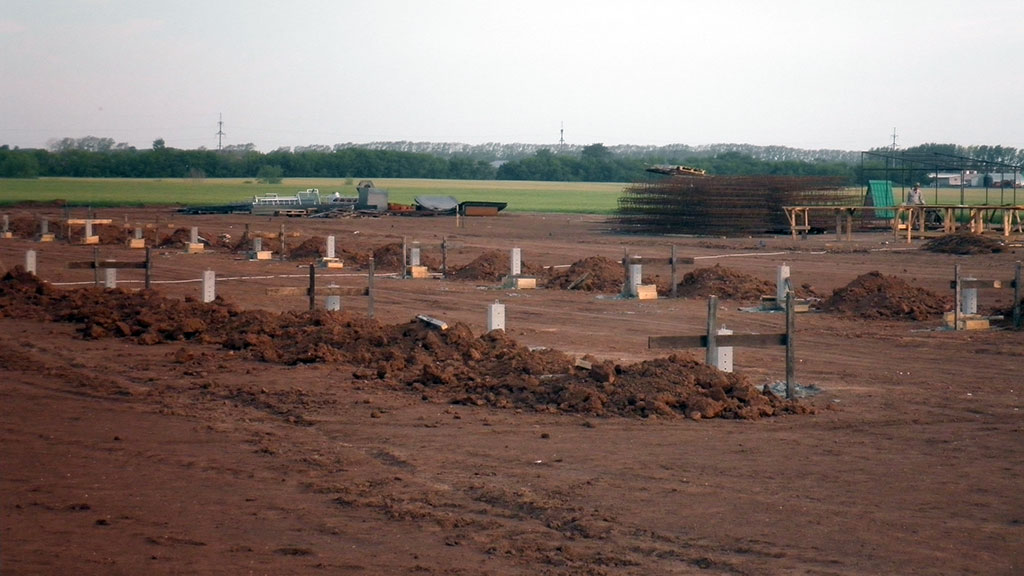

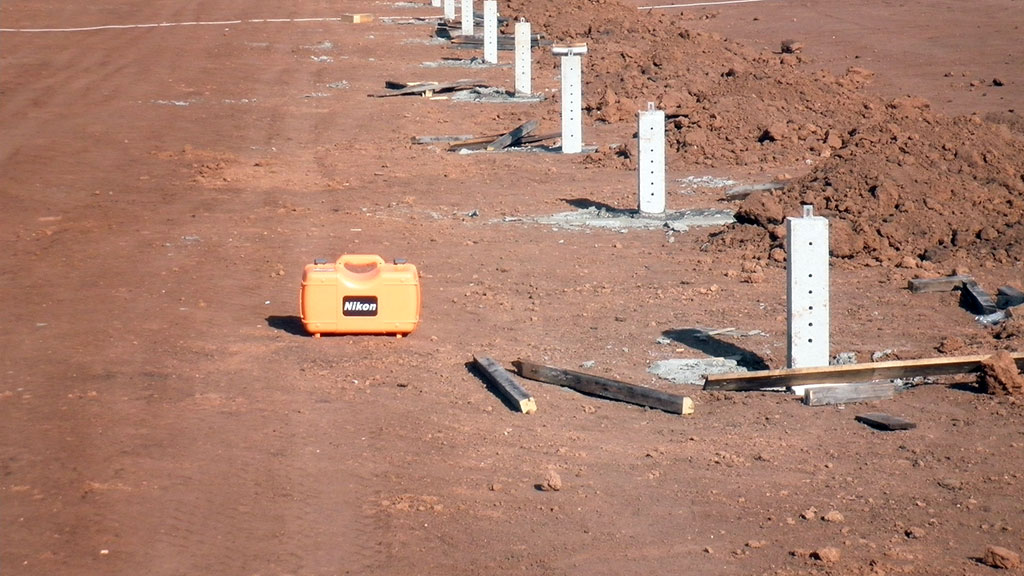

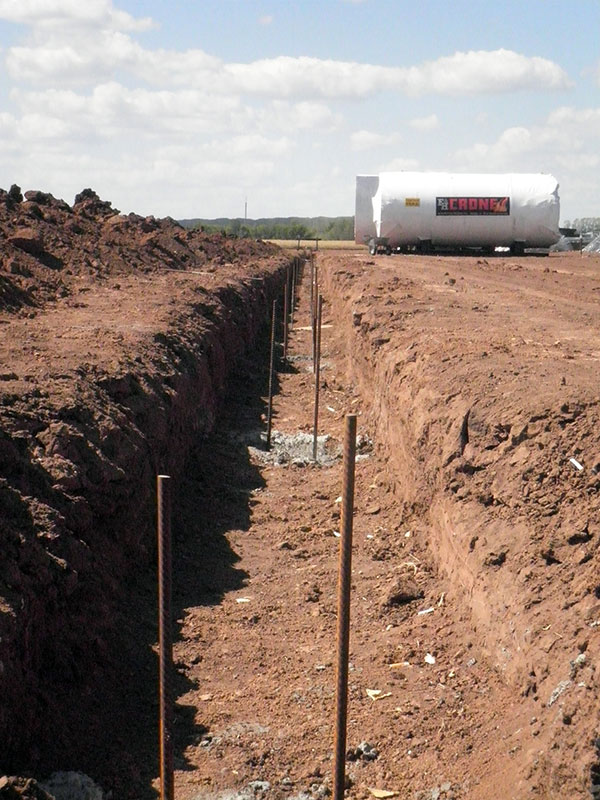

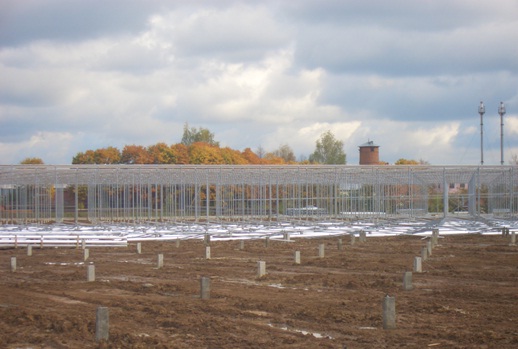

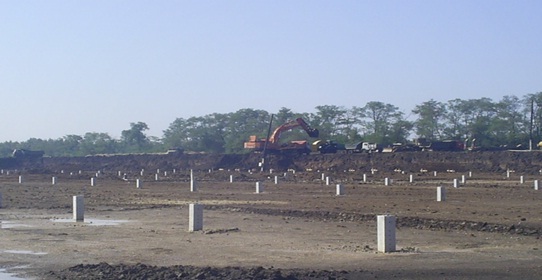

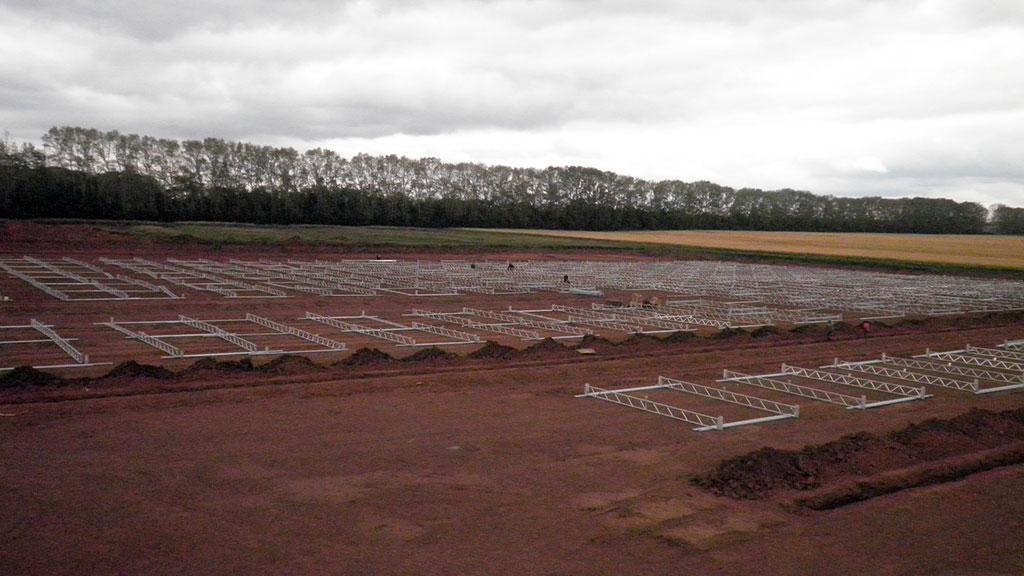

Нулевой цикл

Нулевой цикл включает в себя следующие операции:
- бурение шурфов
- принятие бетона в шурф
- установка столбика под отметку

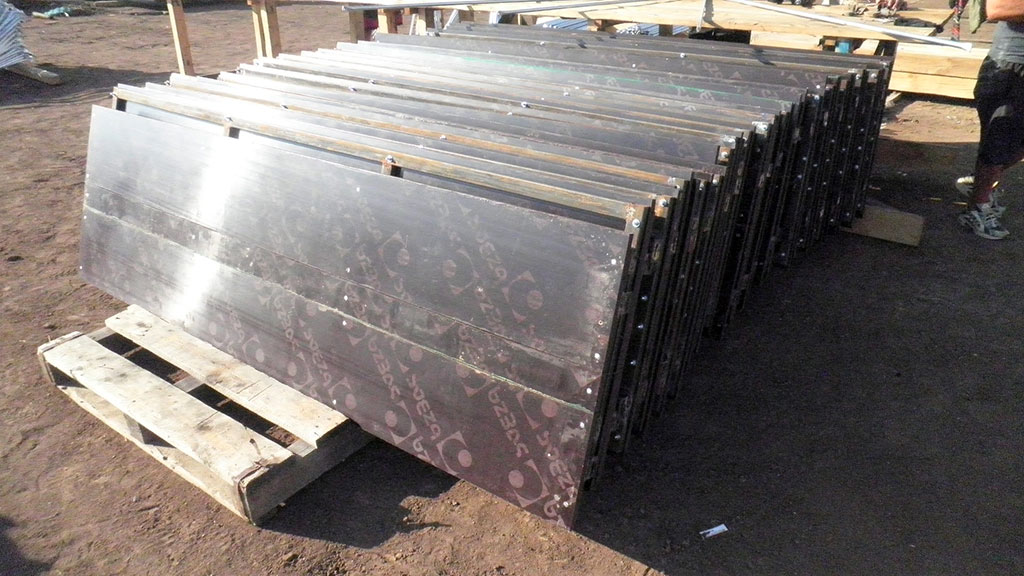

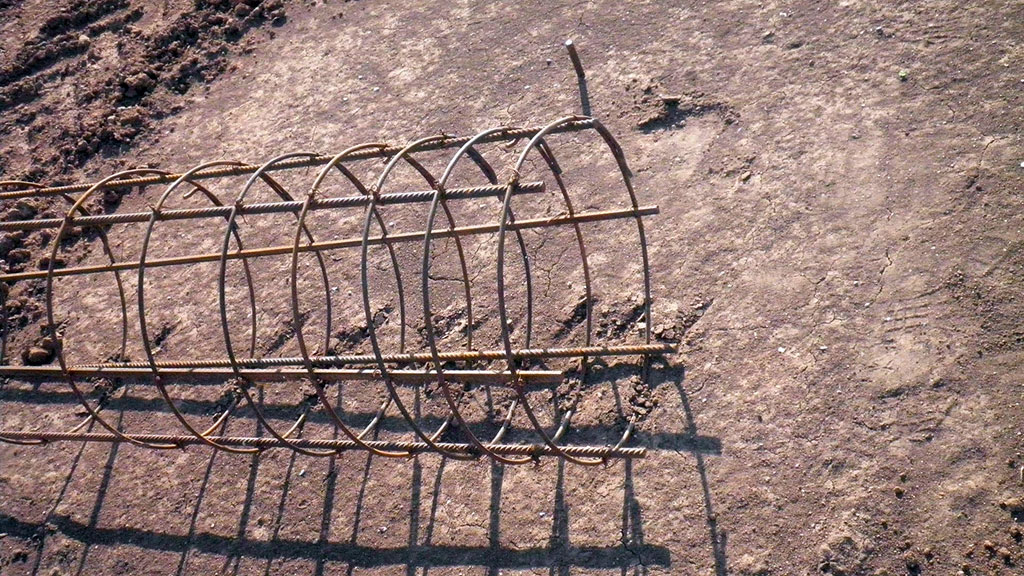

- устройство опалубки и армокаркаса
- принятие бетона в опалубку

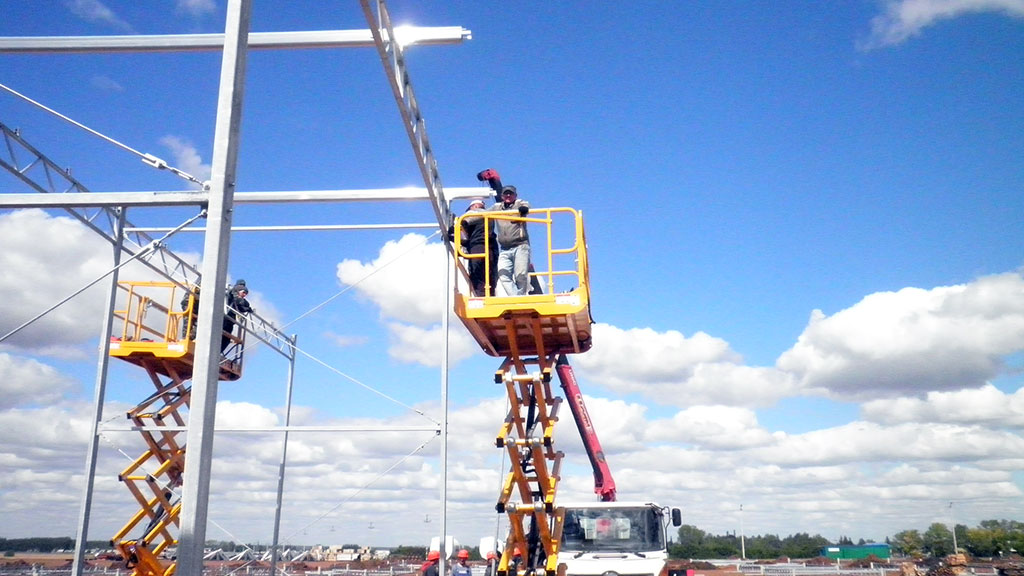

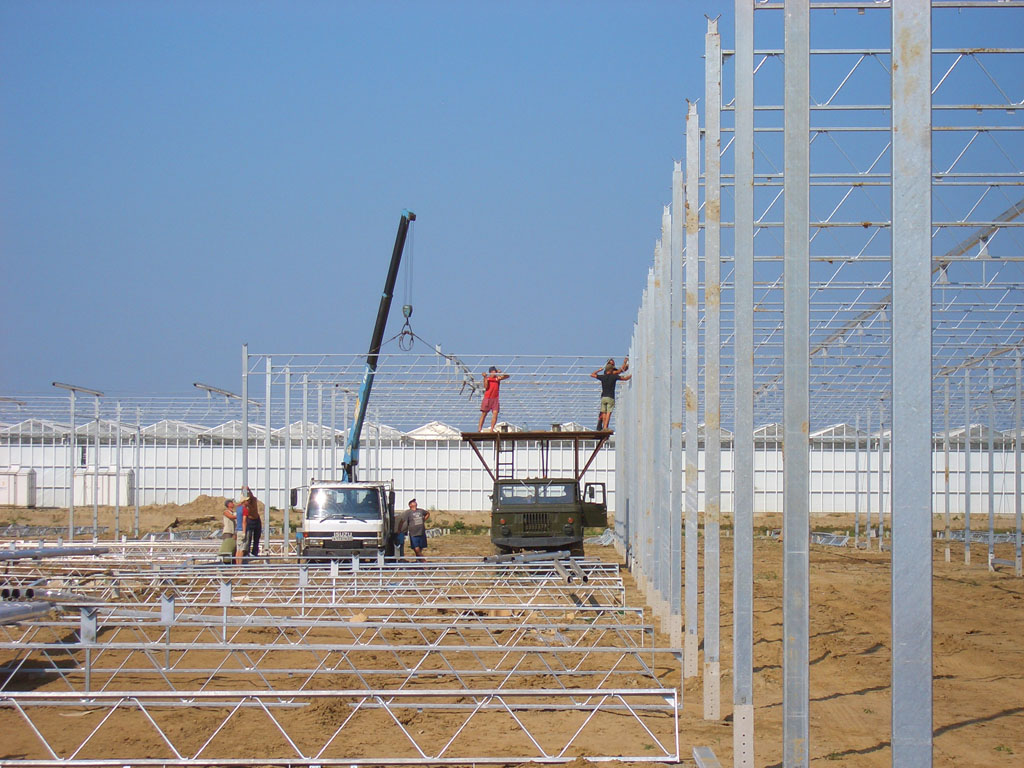

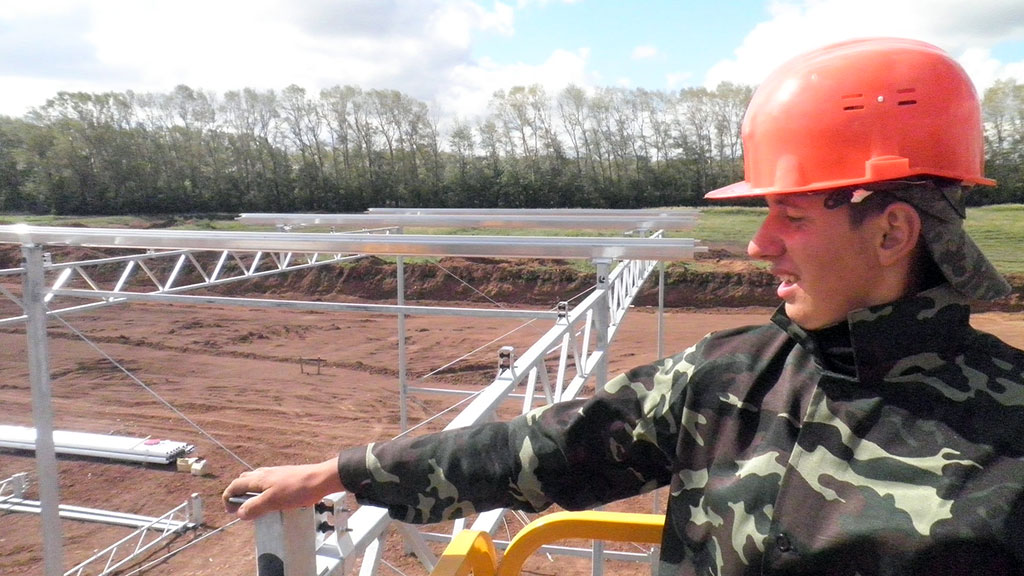

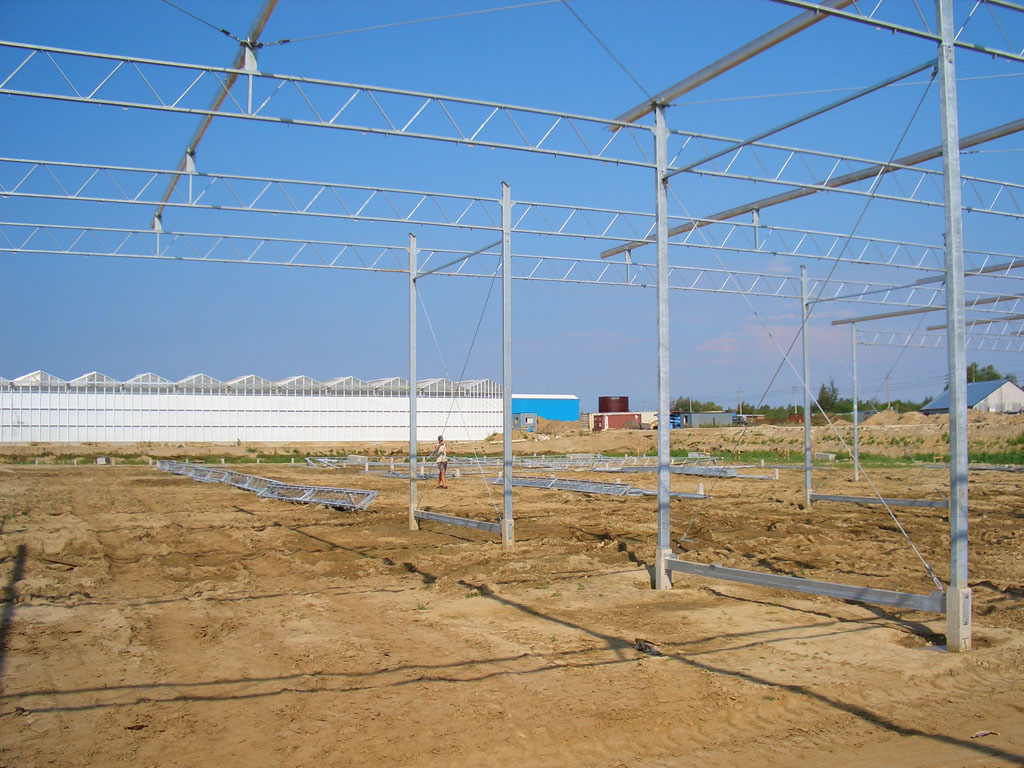

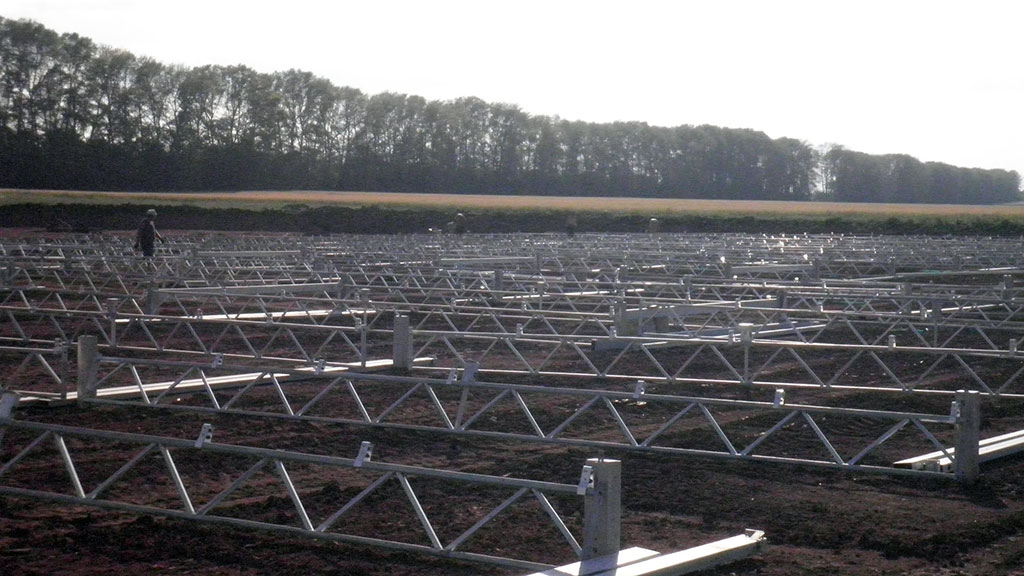

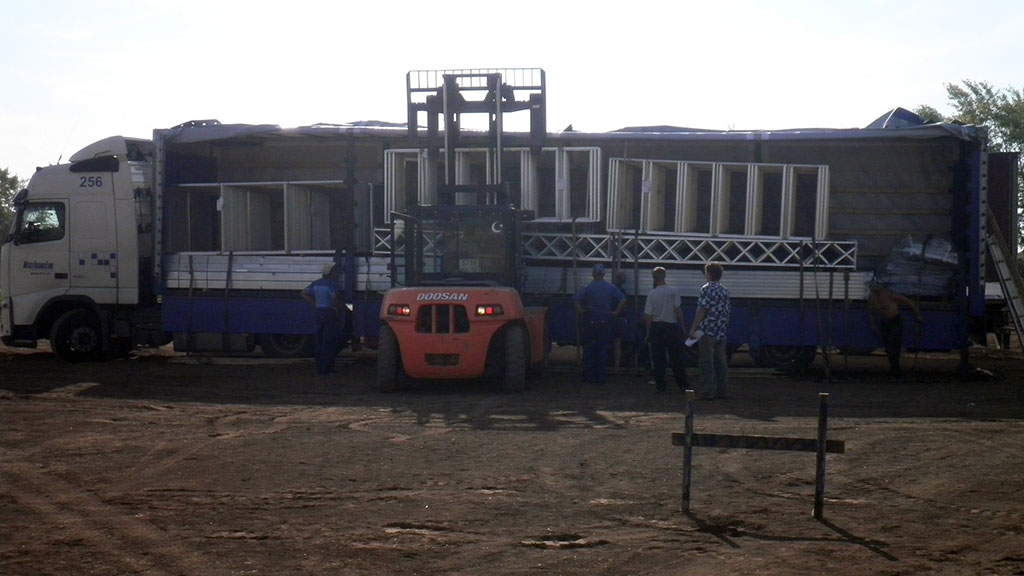

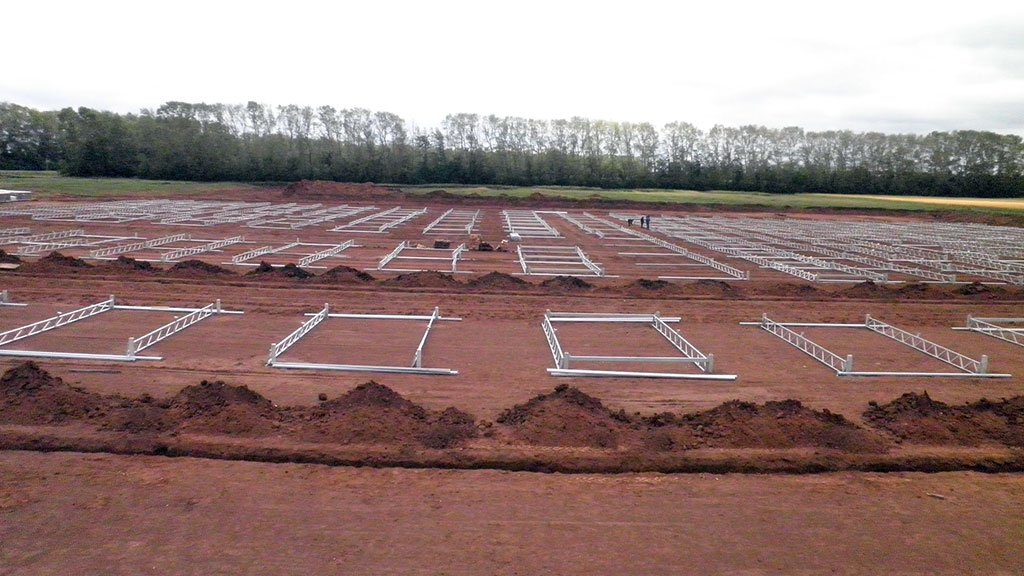

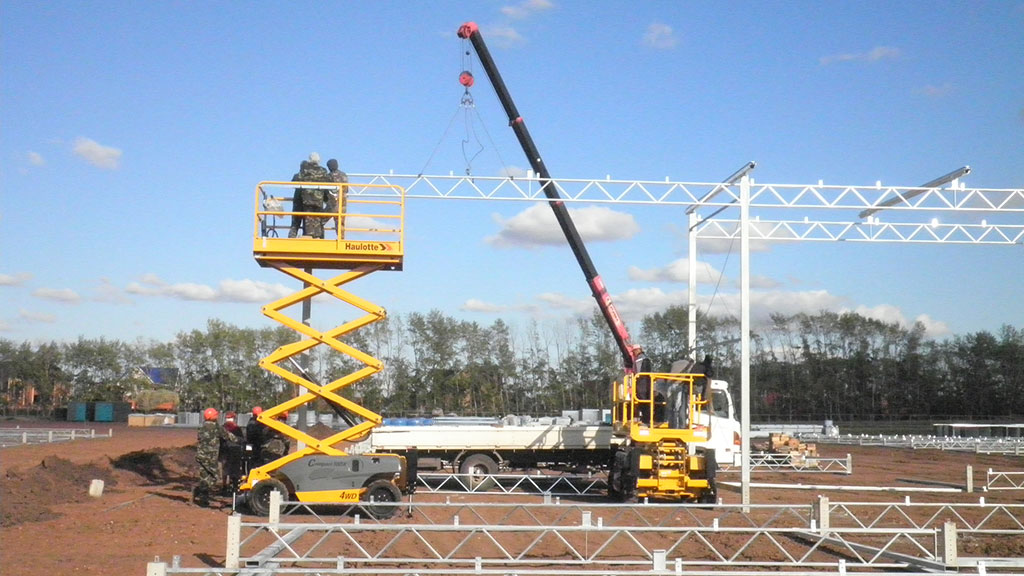

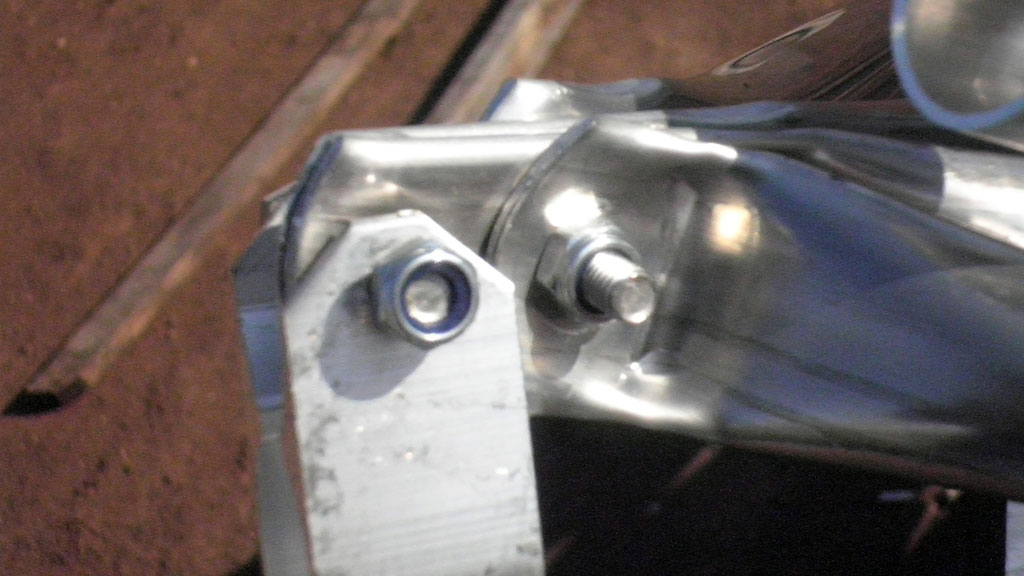

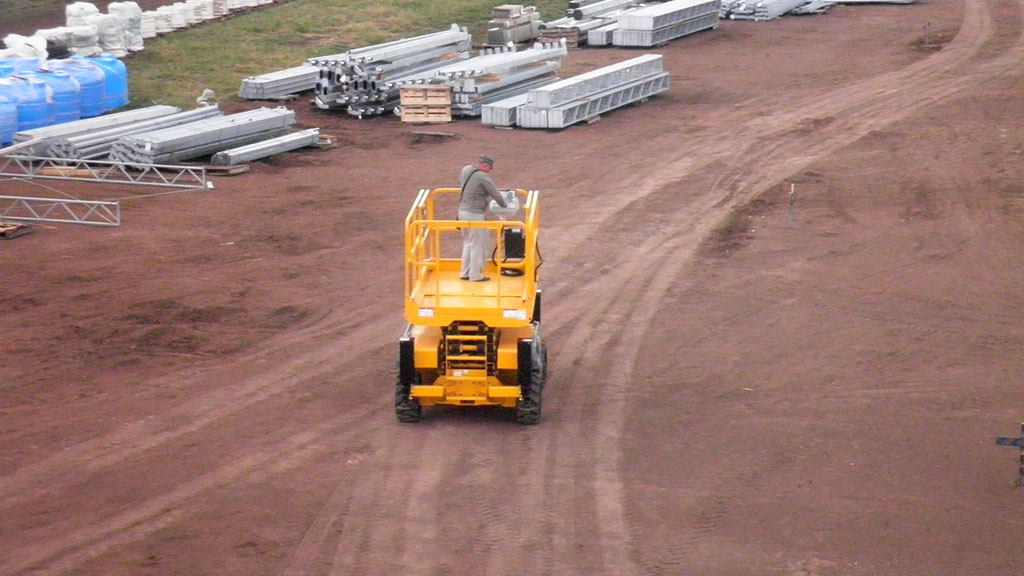

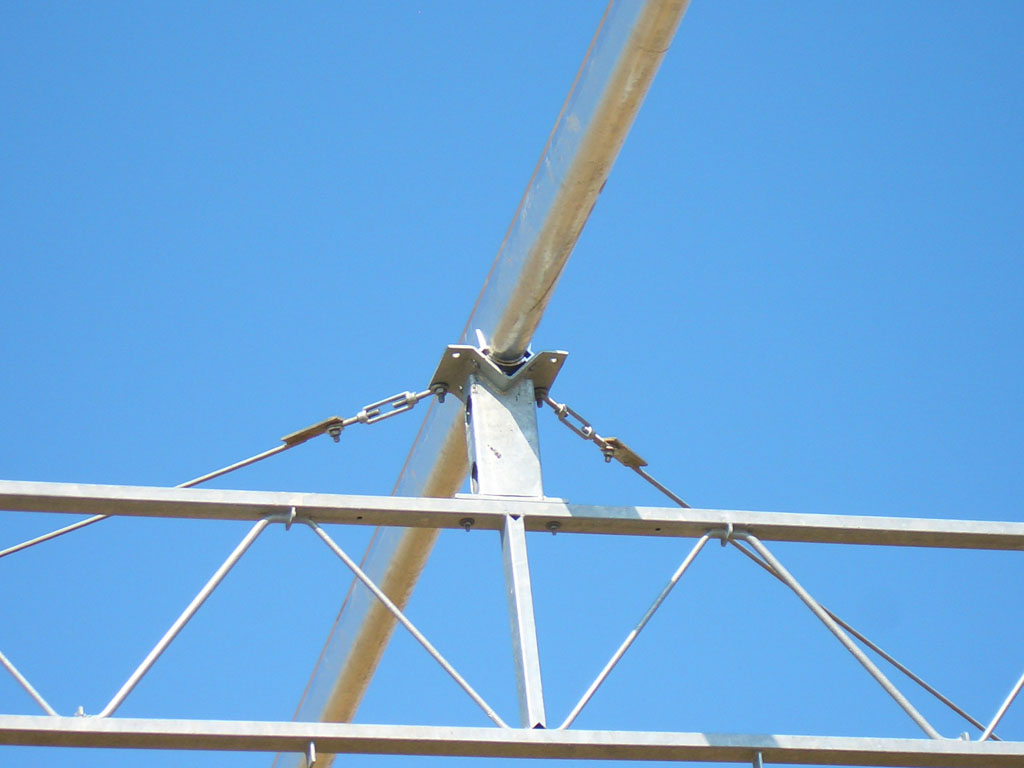

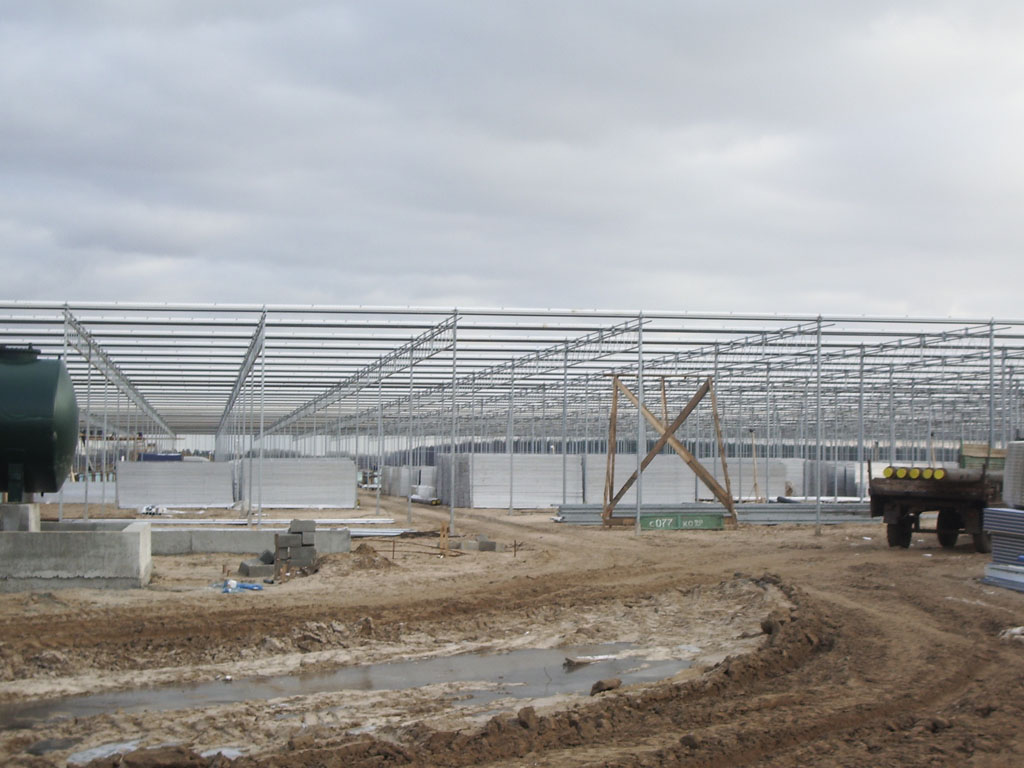

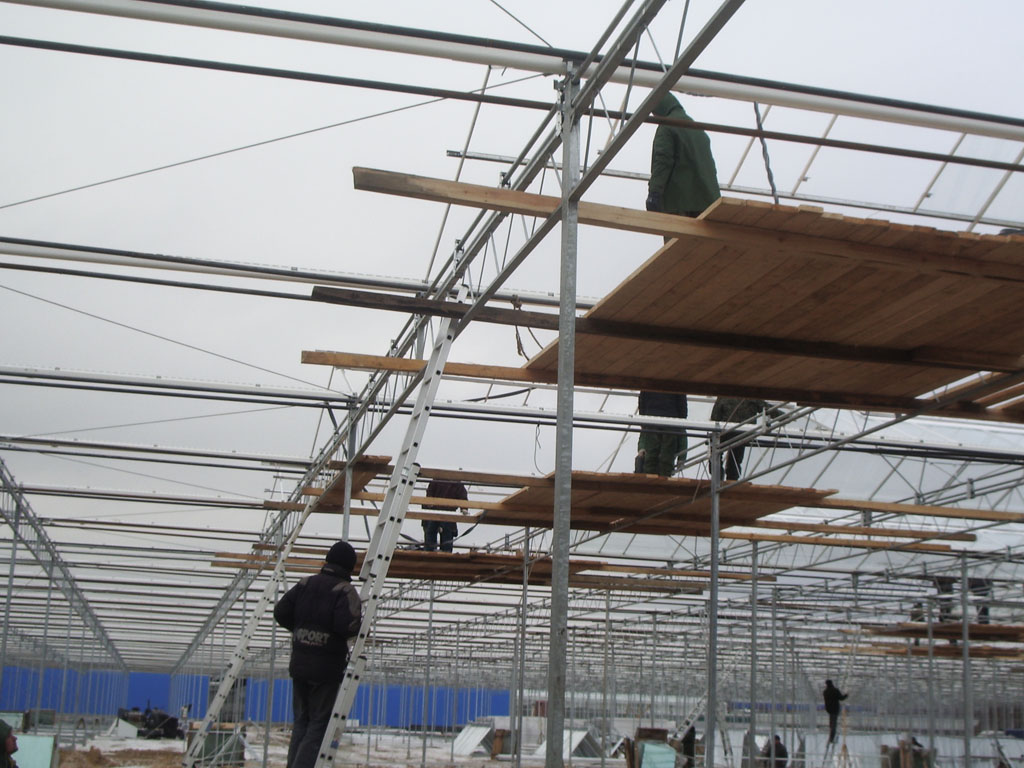

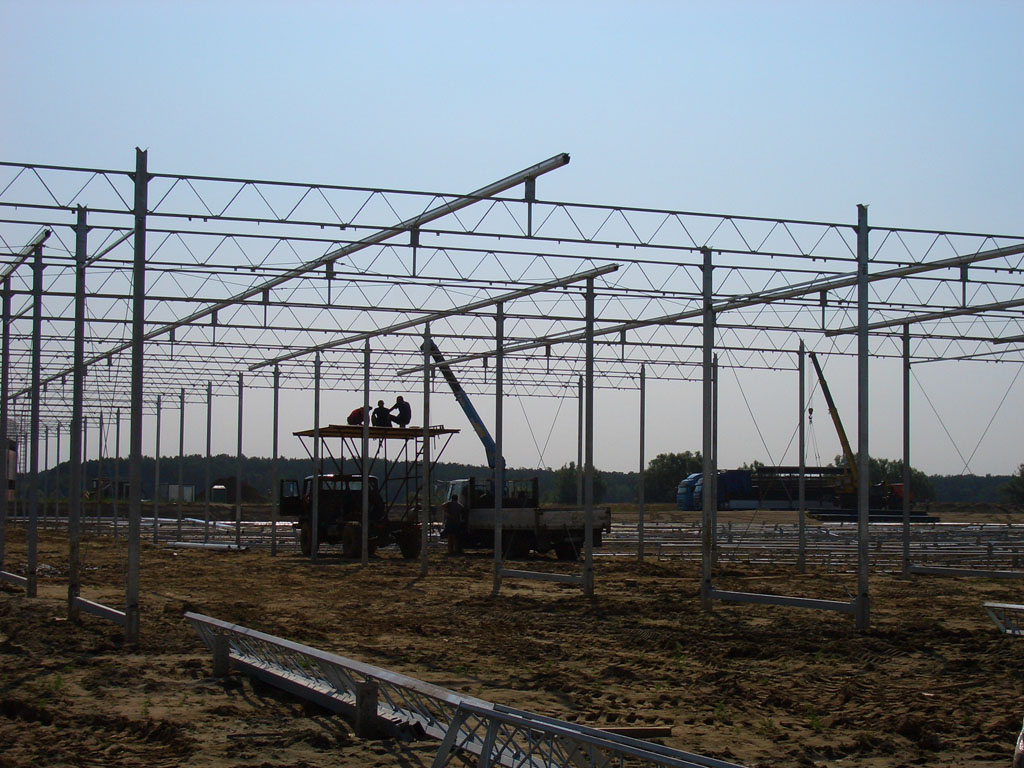

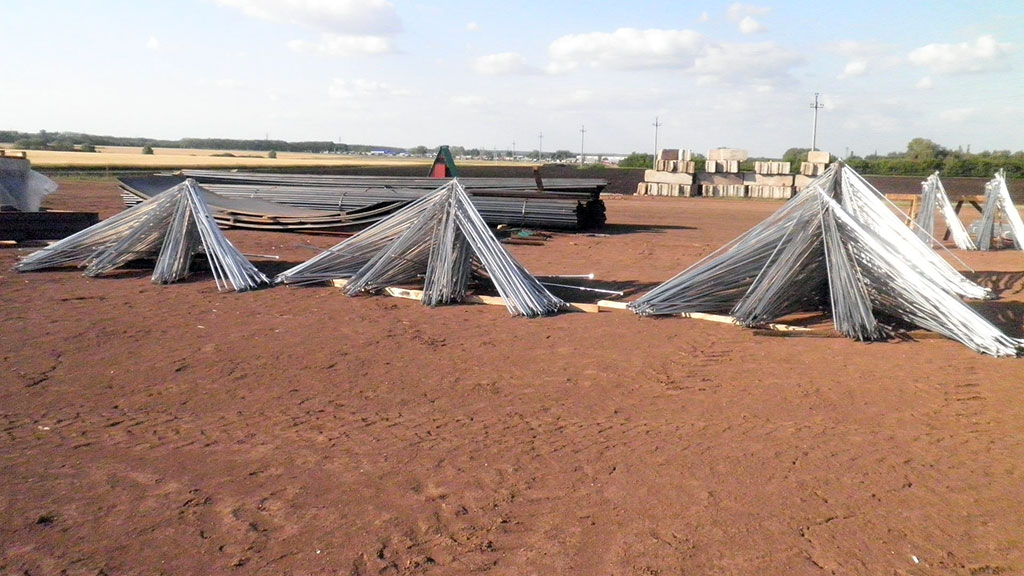

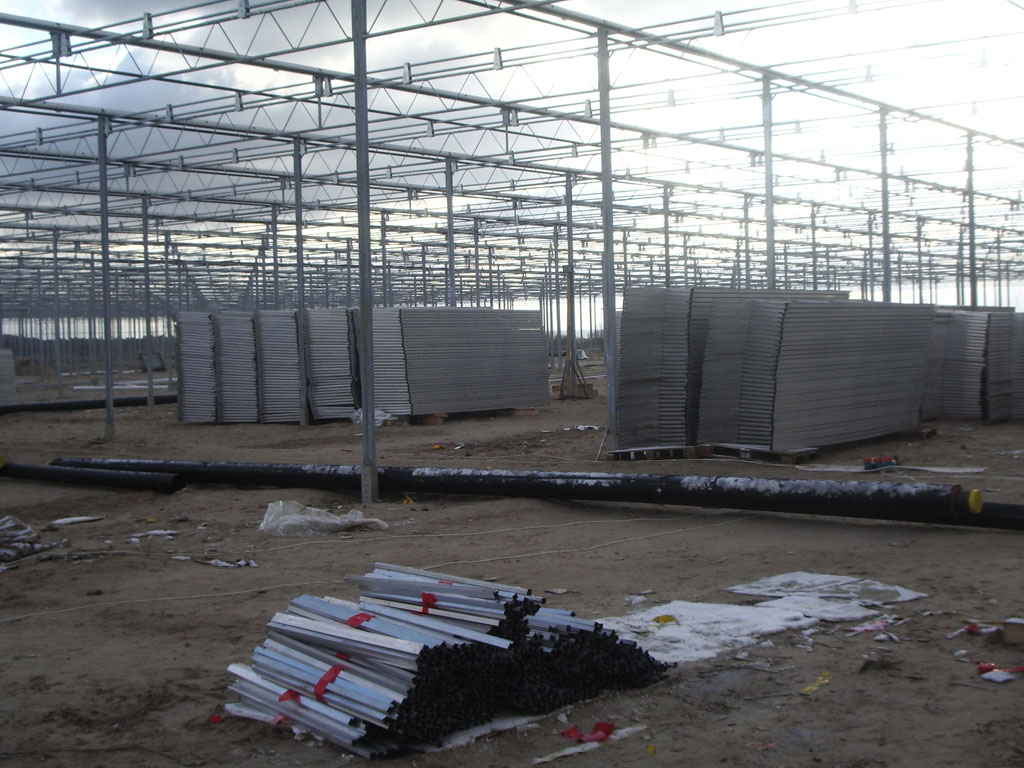

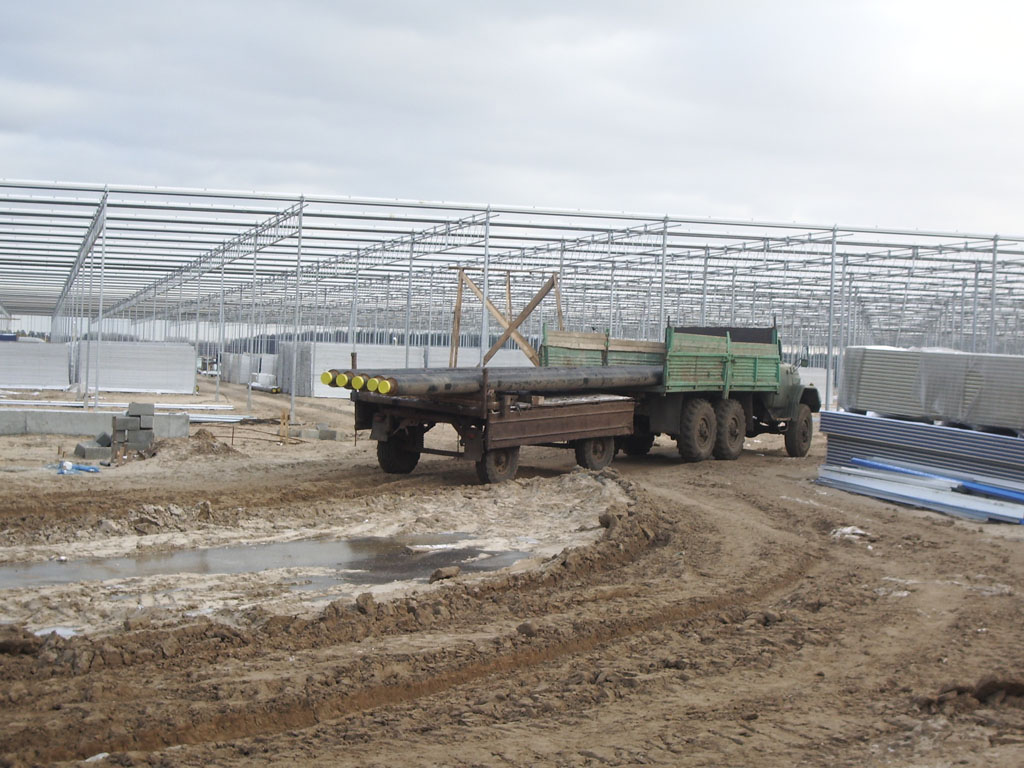

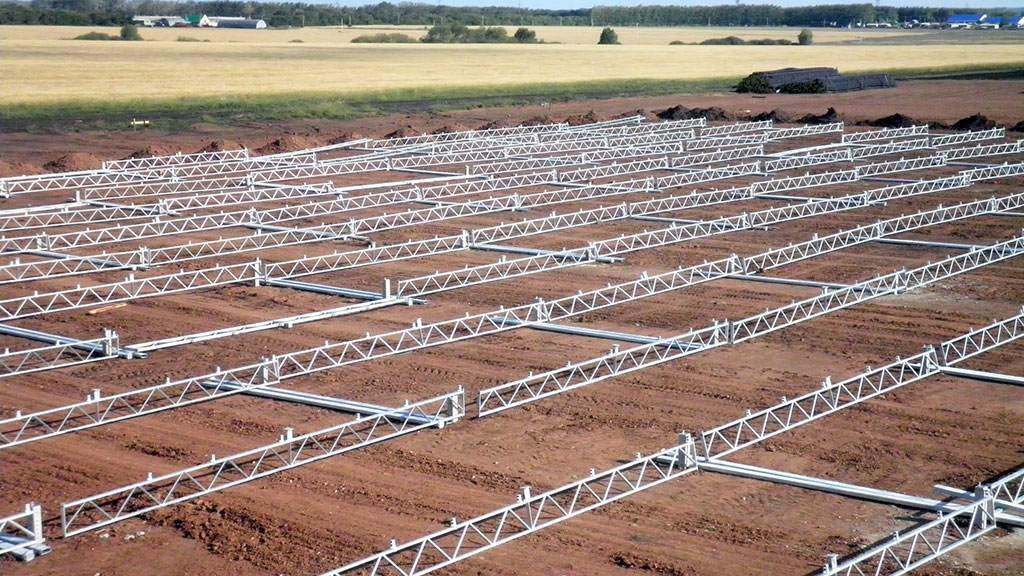

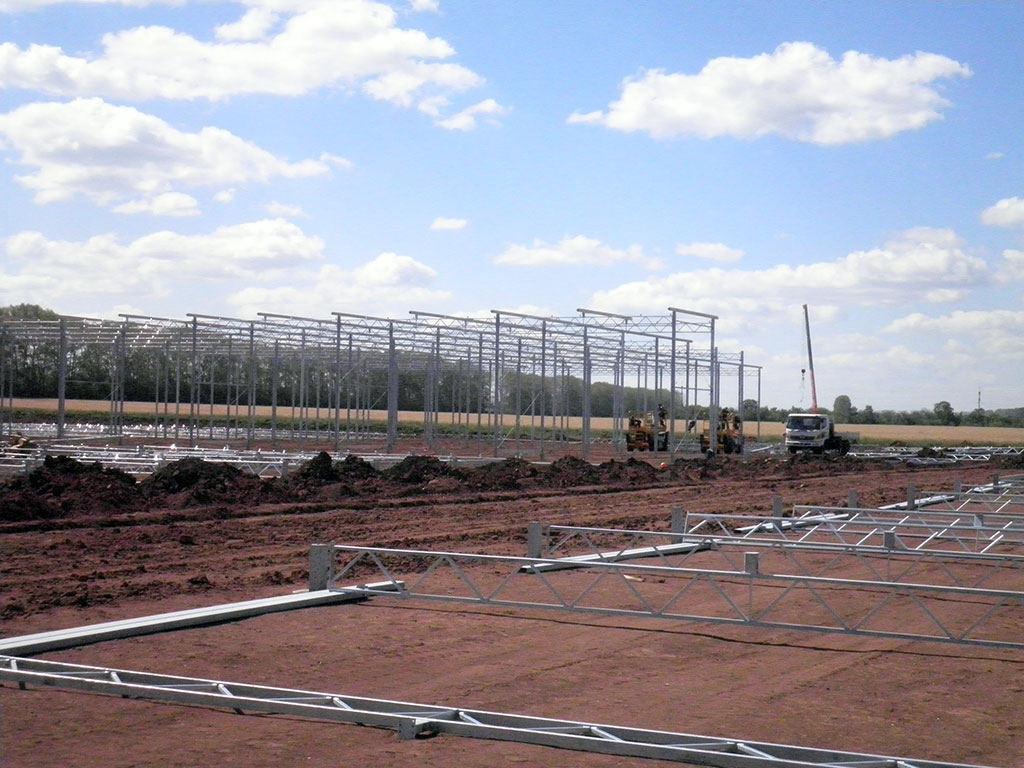

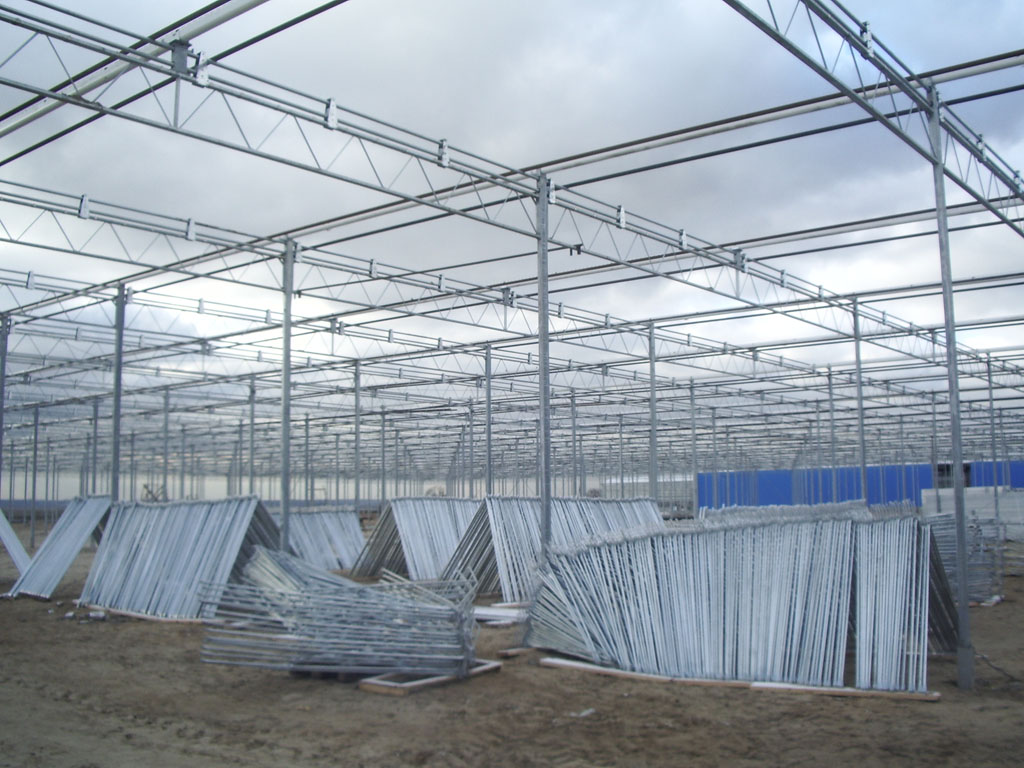

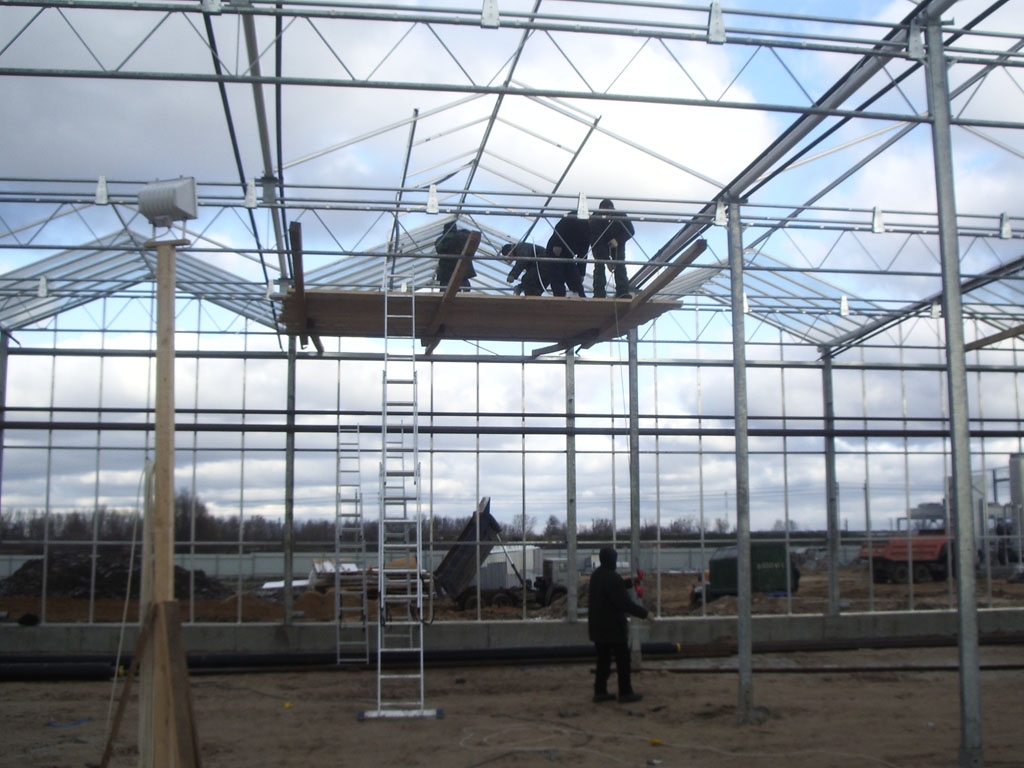

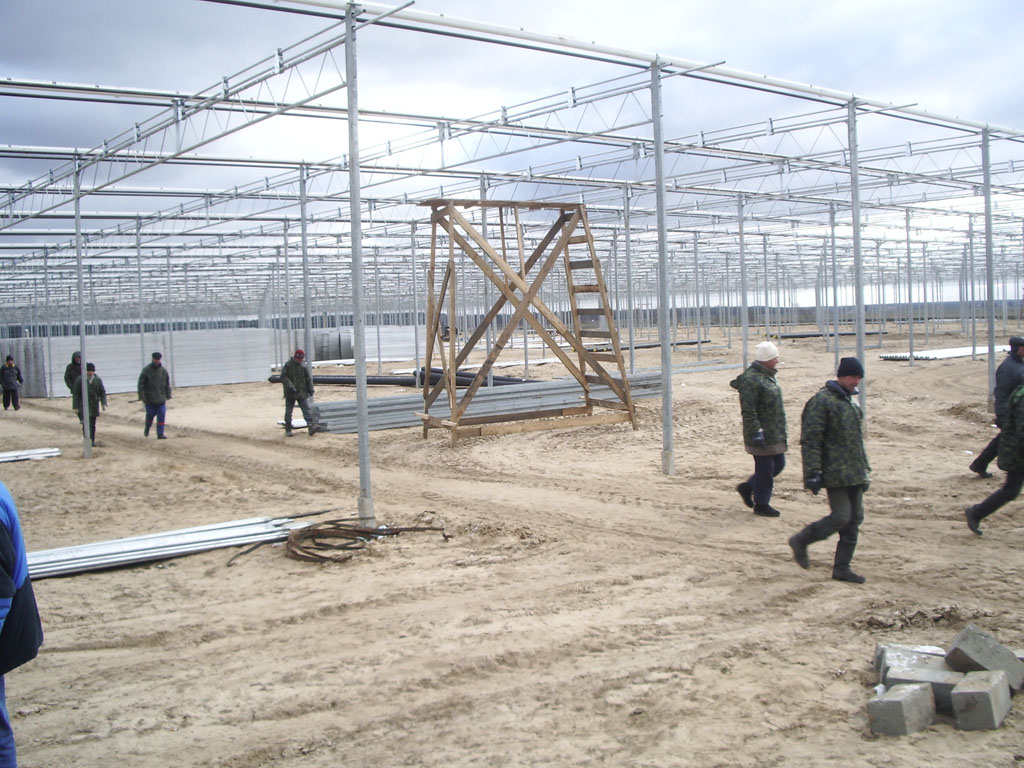

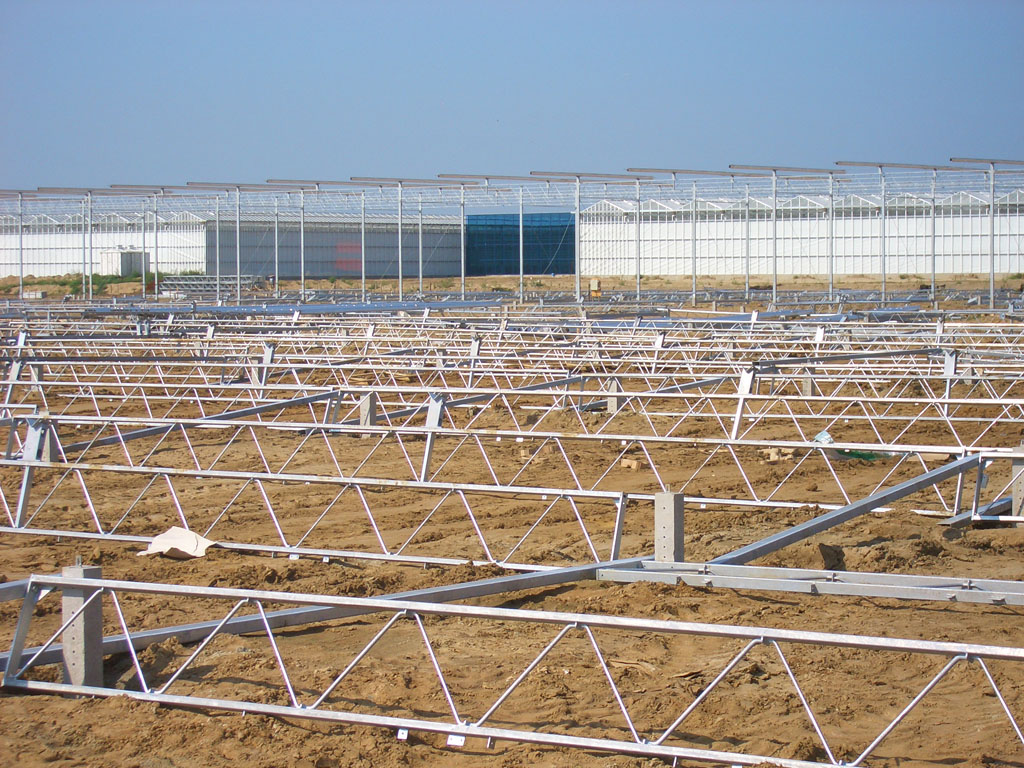

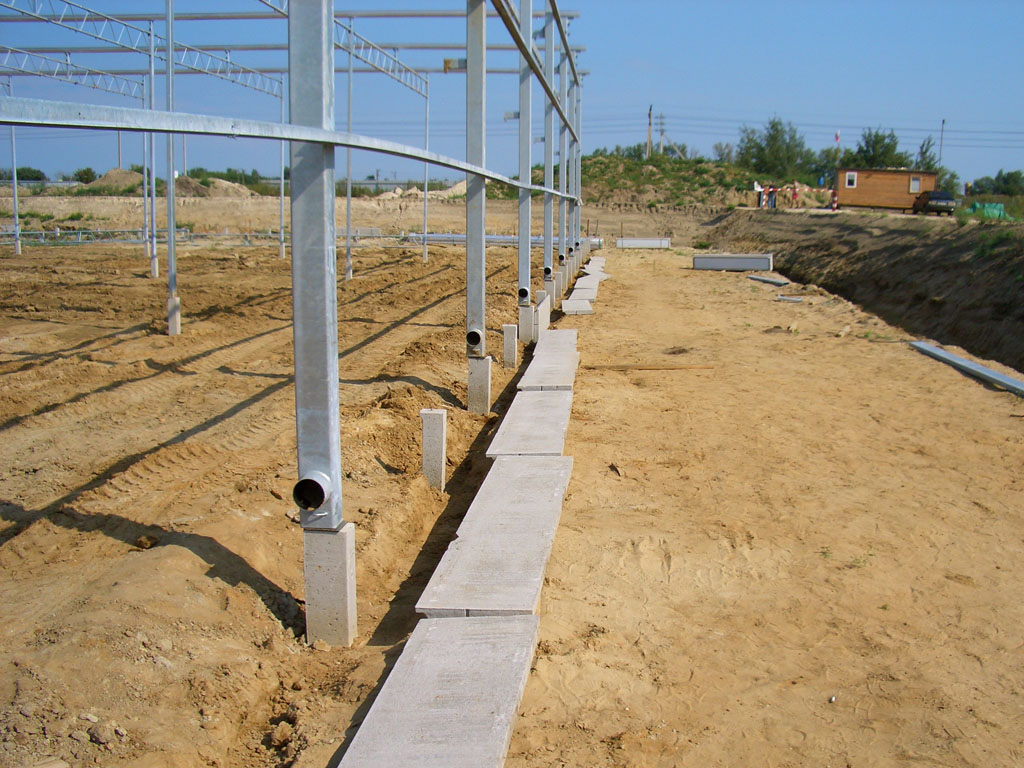

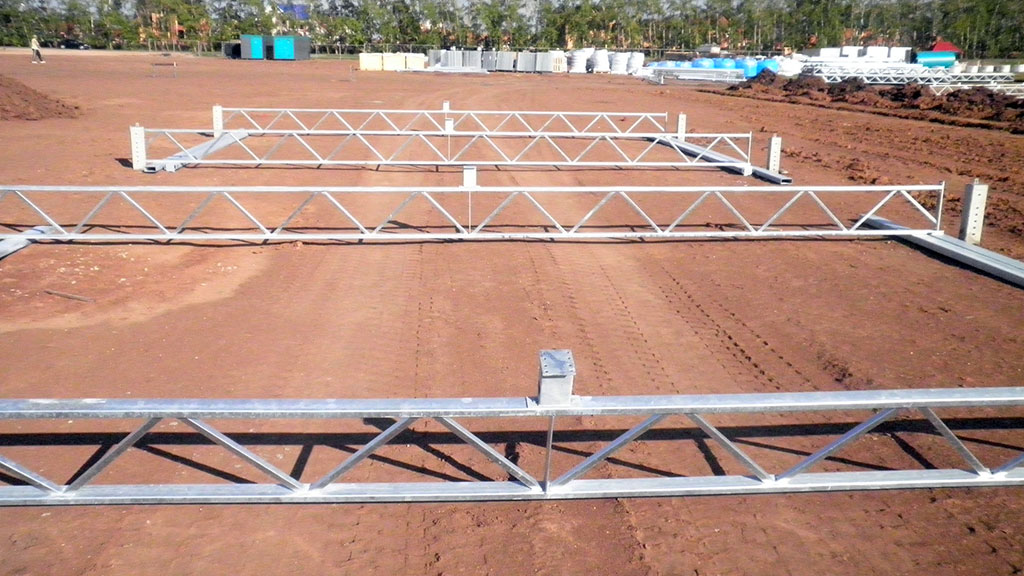

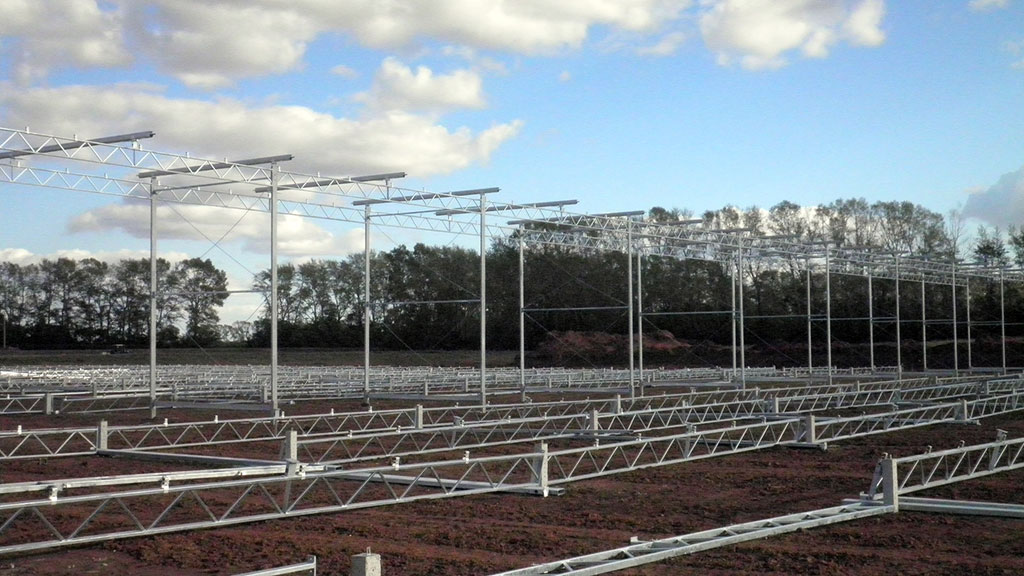

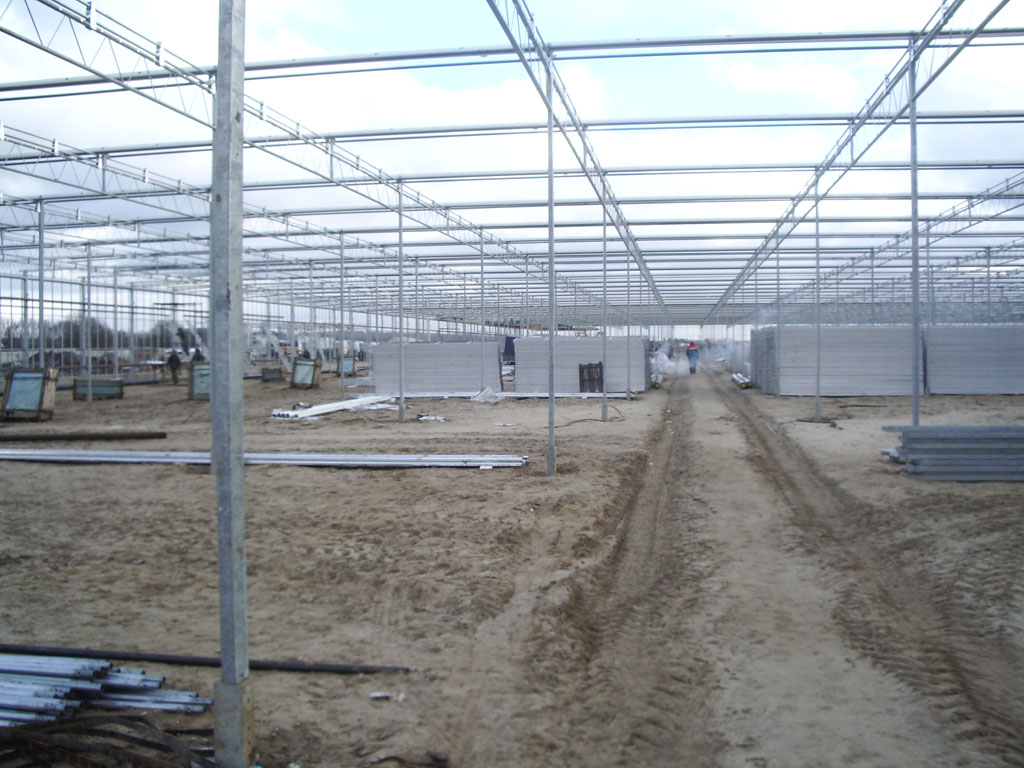

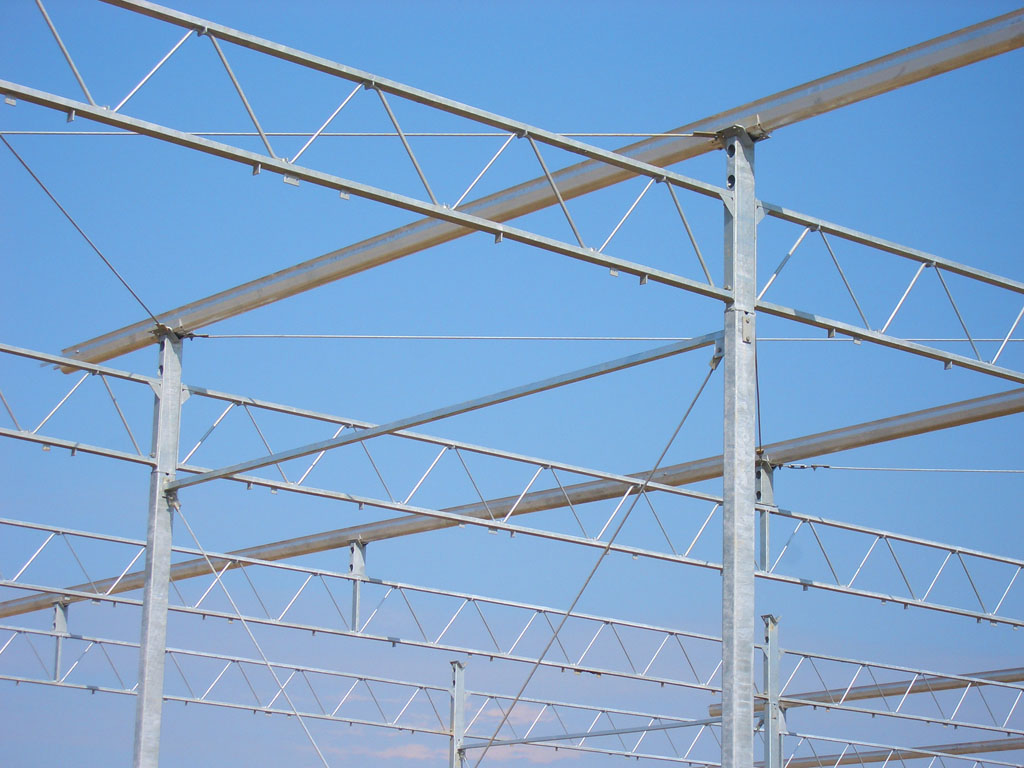

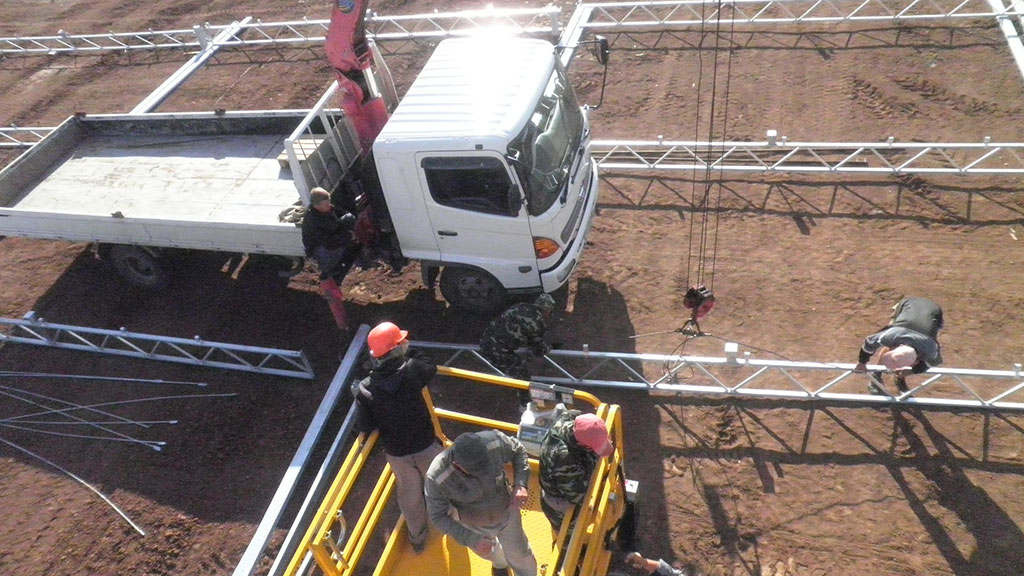

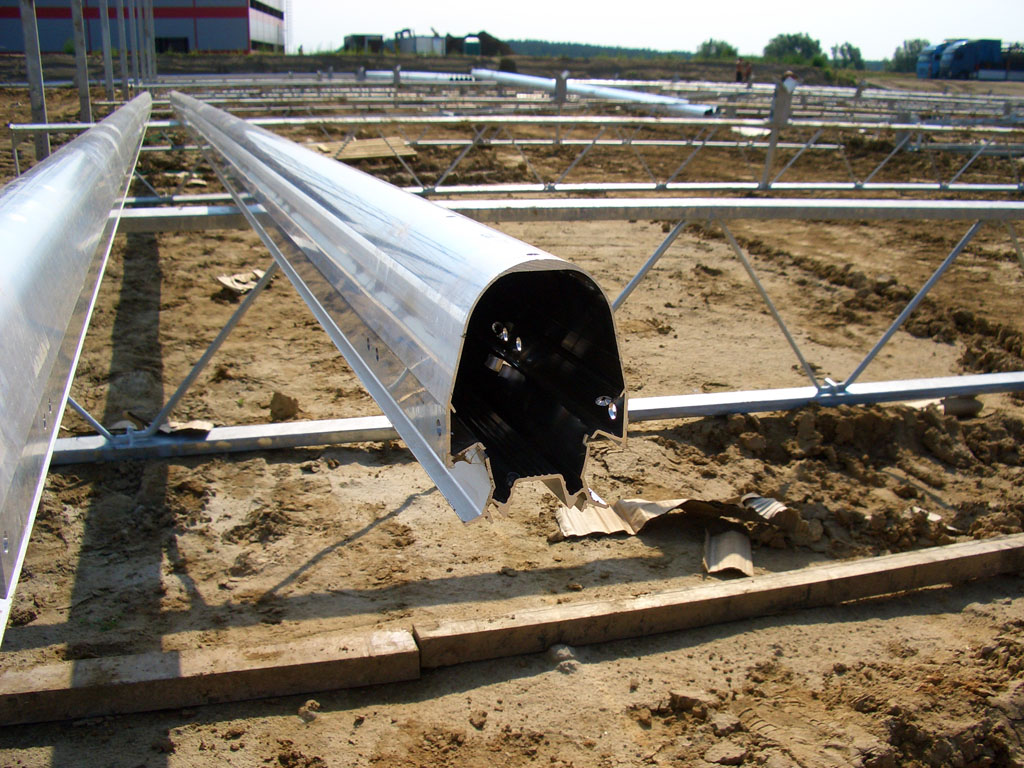

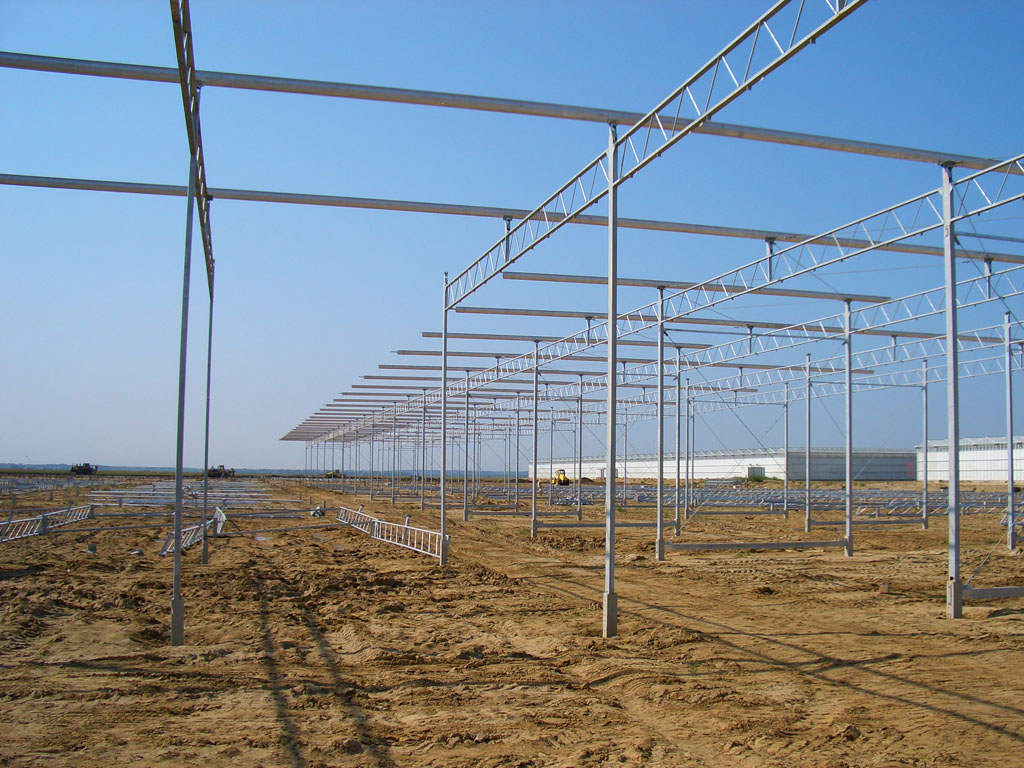

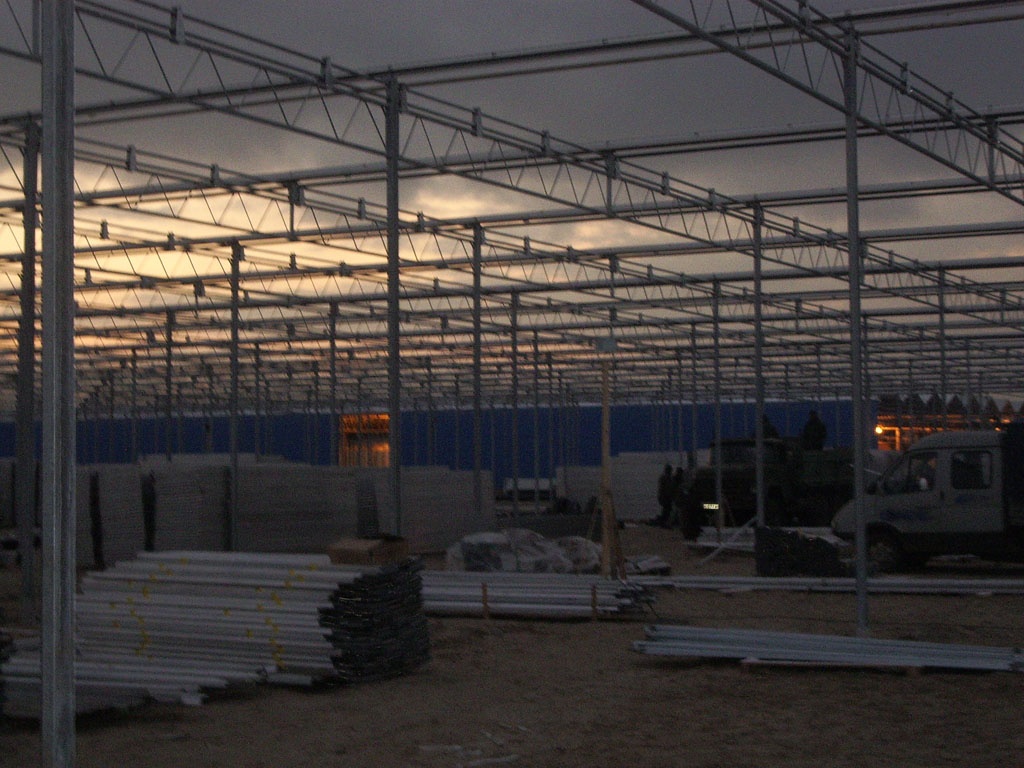

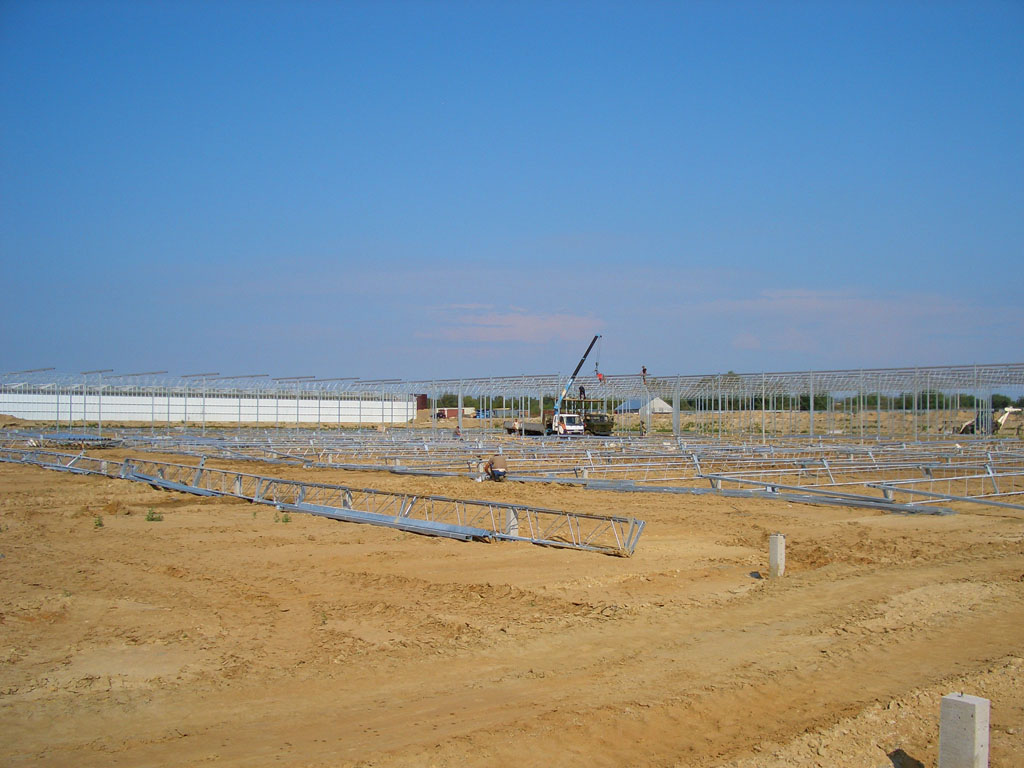

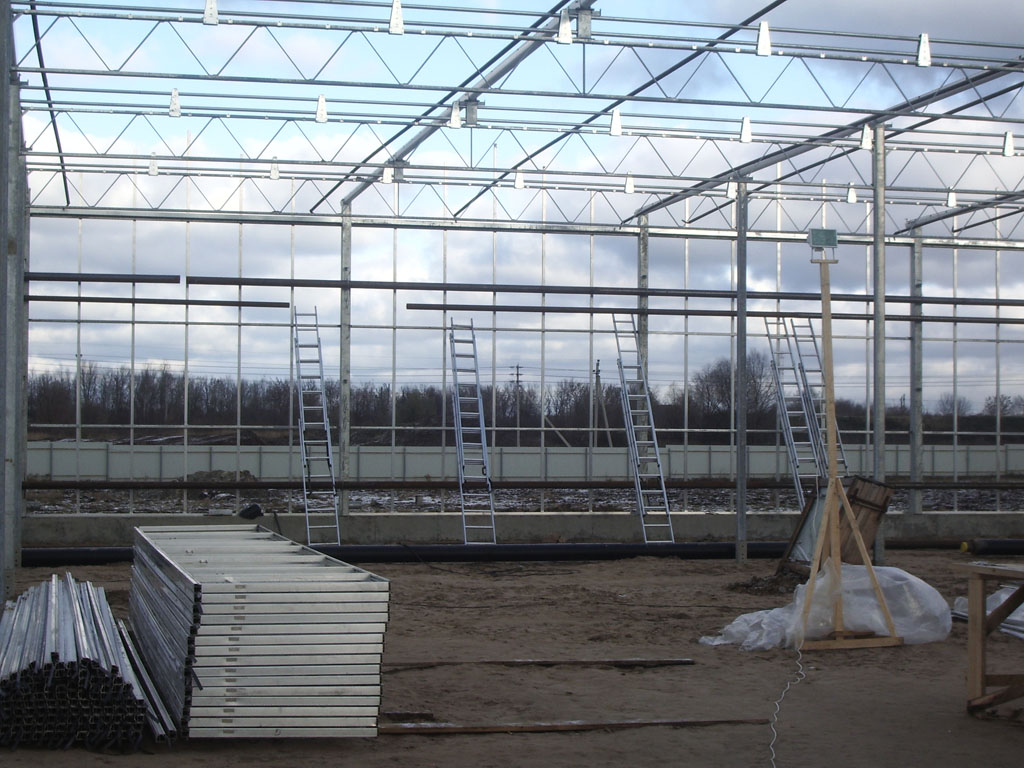

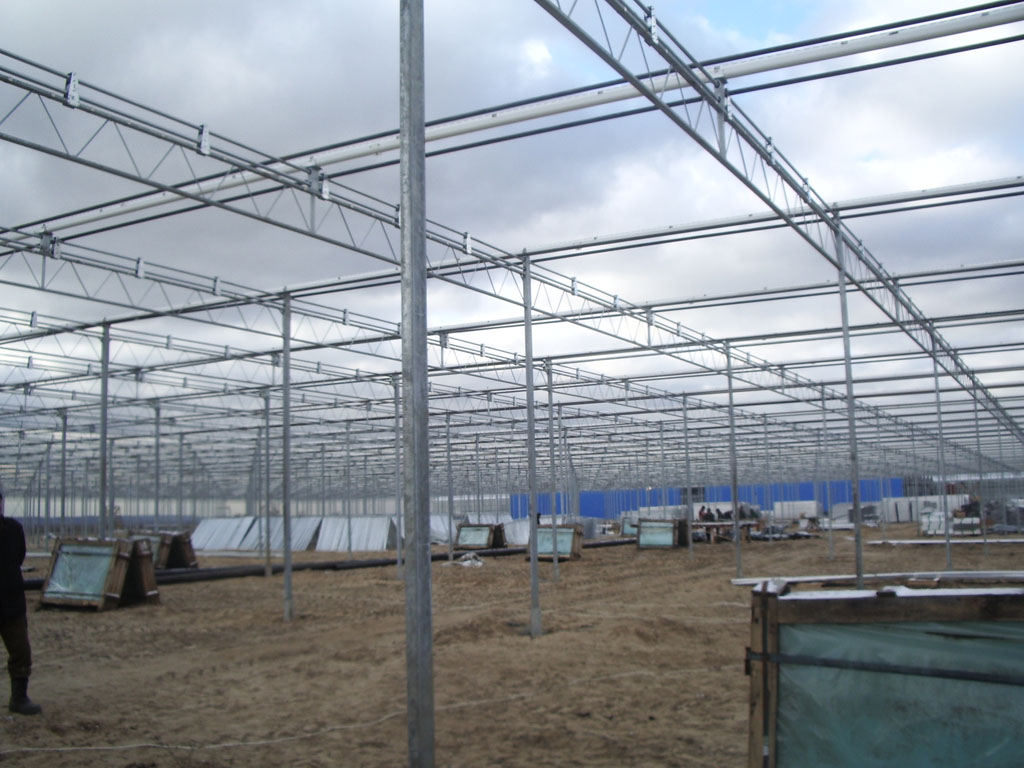

Монтаж металлоконструкций каркаса теплиц
На этом этапе:

- монтаж стоек всех типов
- монтаж промежуточных опор
- монтаж ферм
- монтаж связей
- монтаж балок
- монтаж лотков
- монтаж профилей всех типов
- профили фрамуг
- монтаж конькового профиля
- монтаж алюминиевой кромки
- монтаж конденсатного лотка
- крепежные элементы
- монтаж пластиковой фасонины
- сборка фрамуг

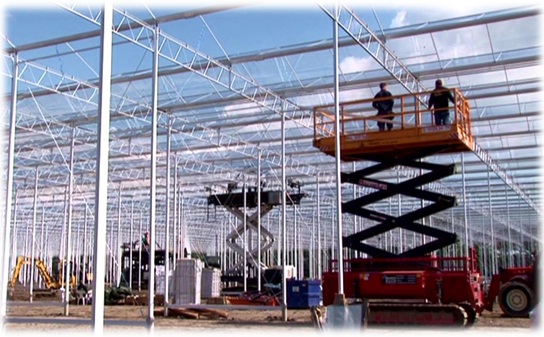

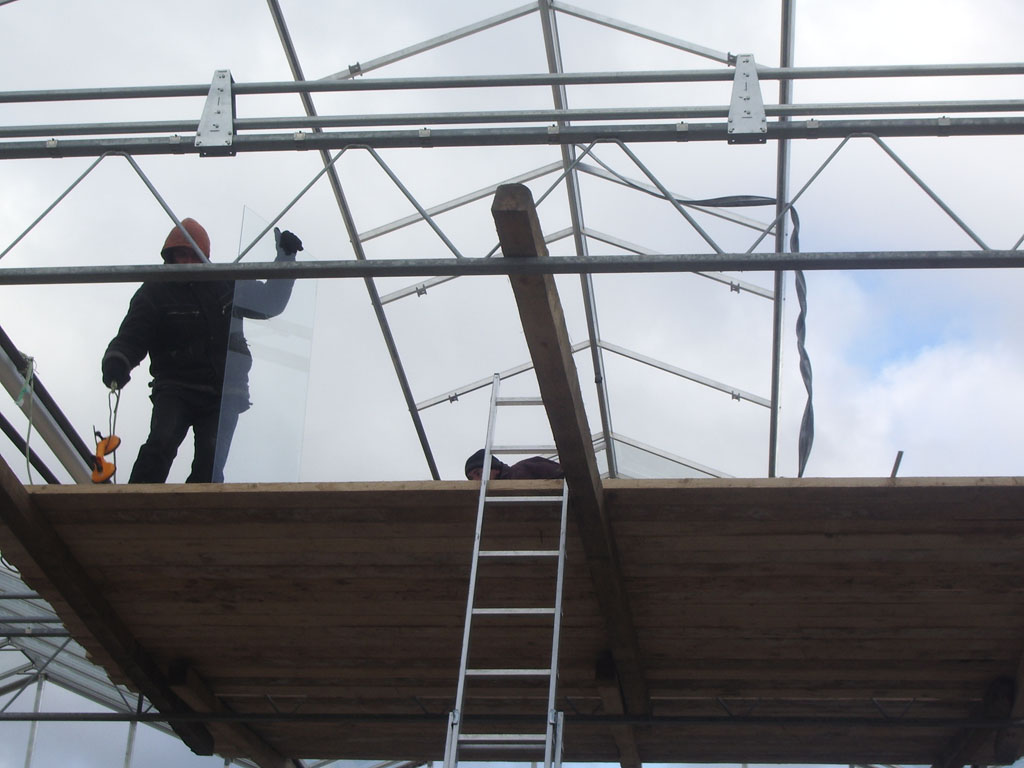

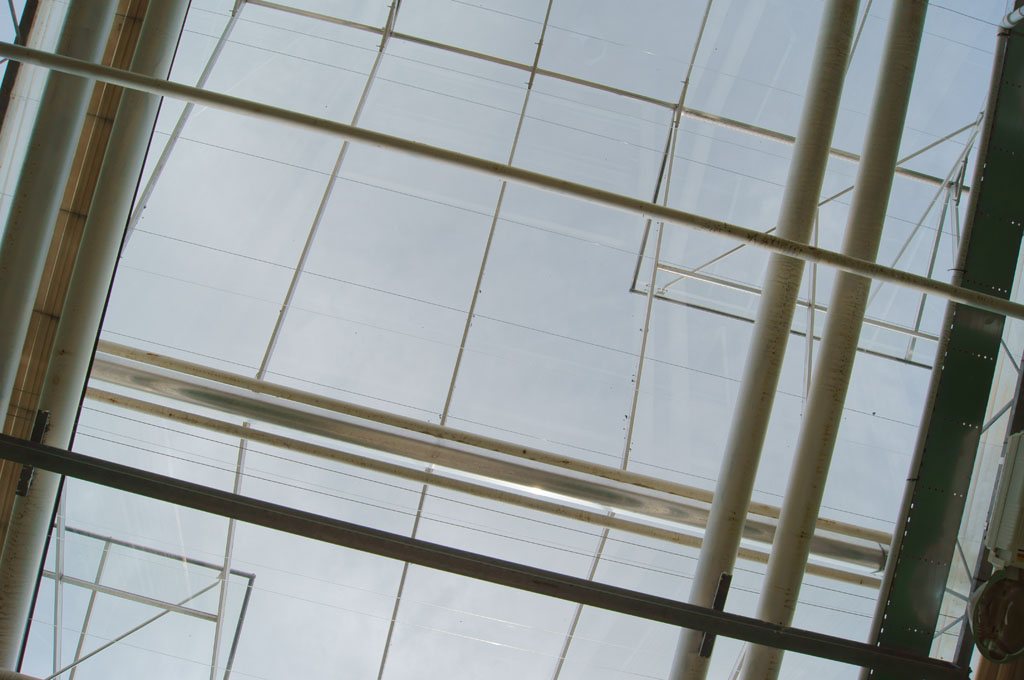

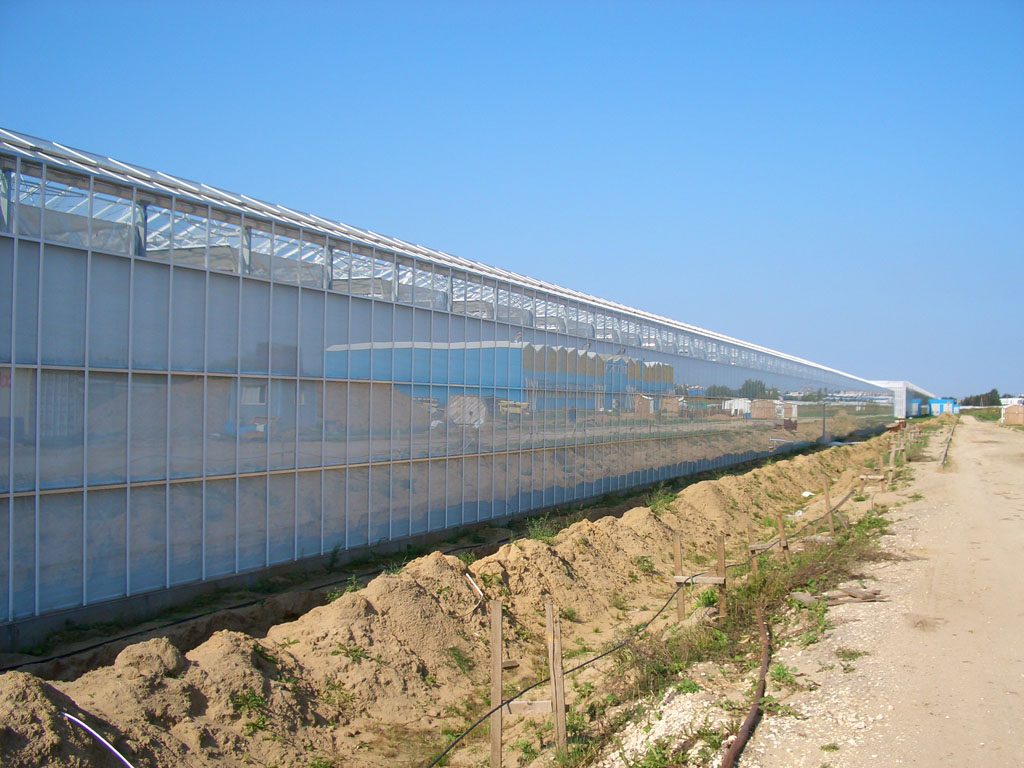

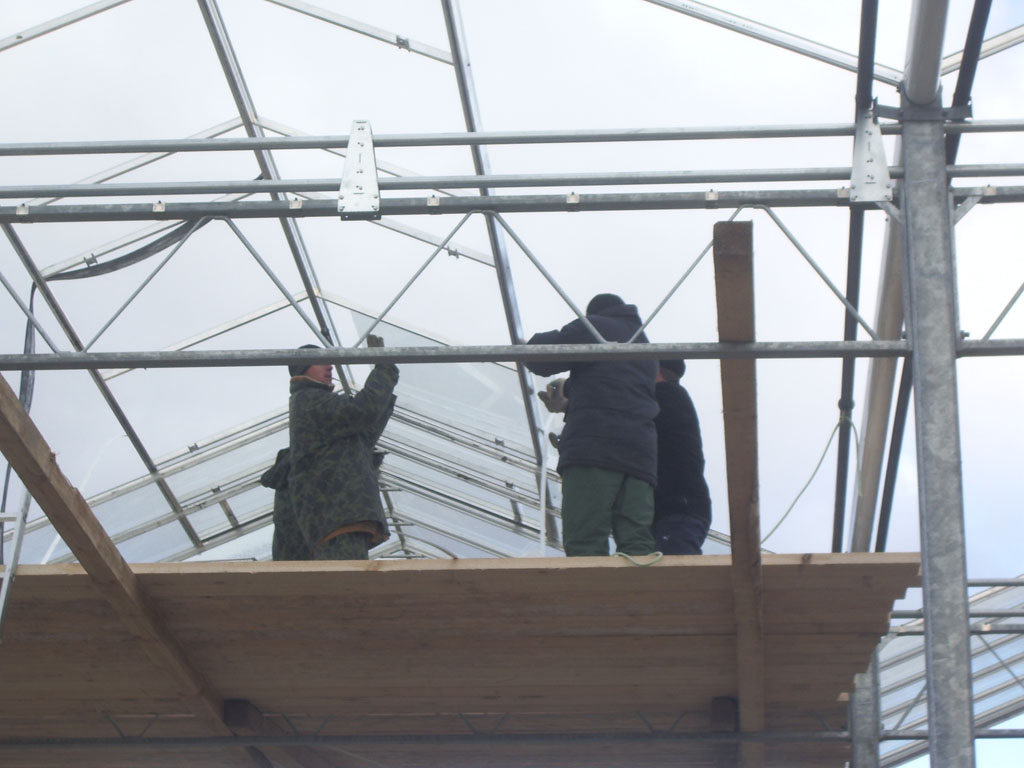

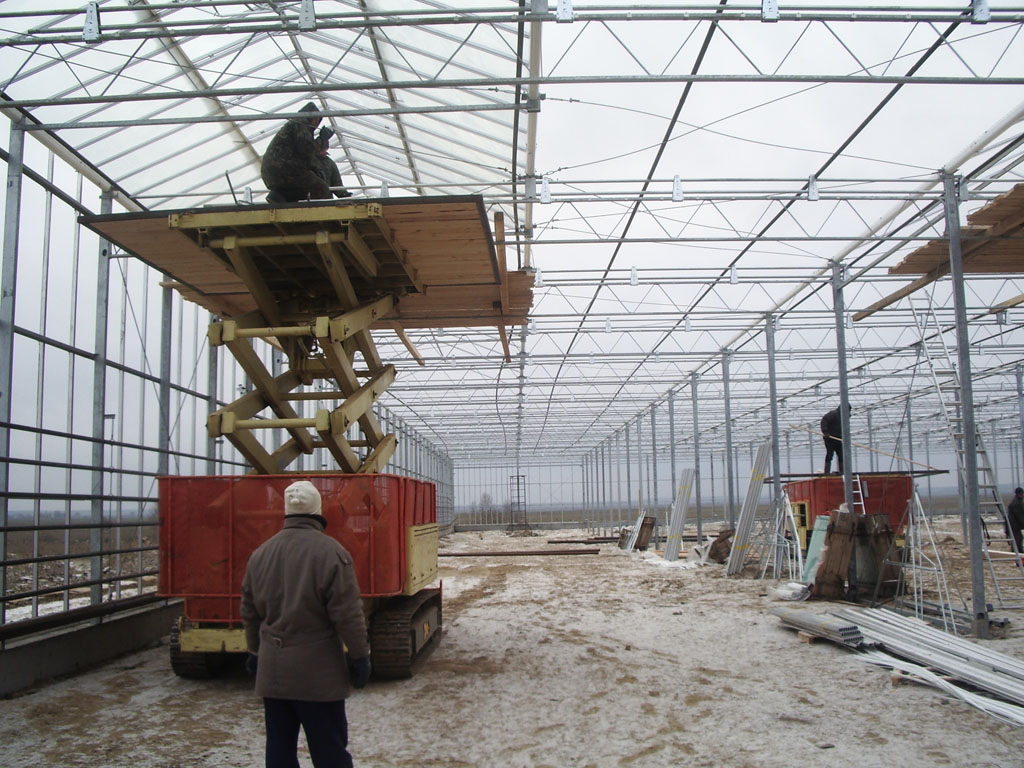

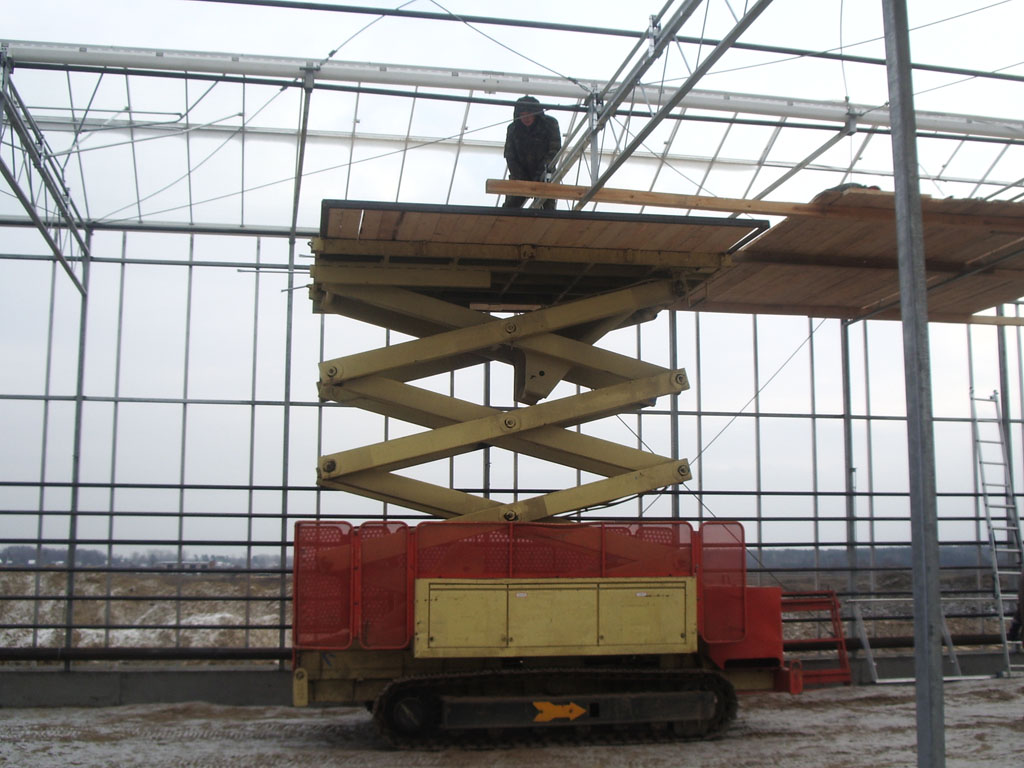

Устройство светопрозрачного ограждения теплиц

Виды:
- кровельное
- торцевое
- боковое

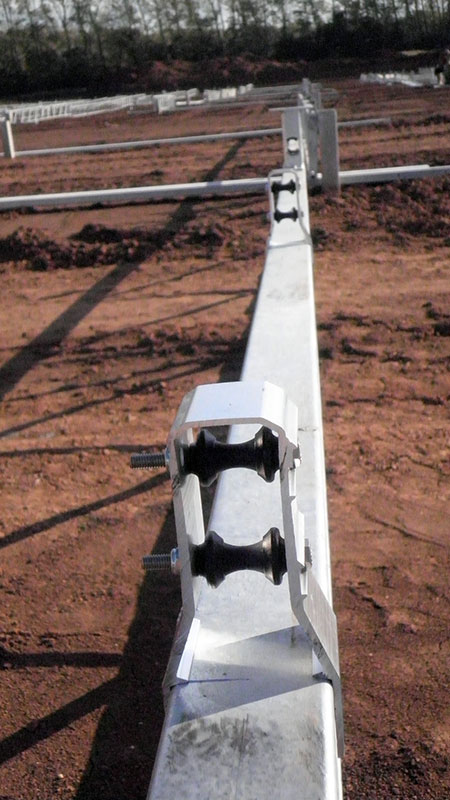

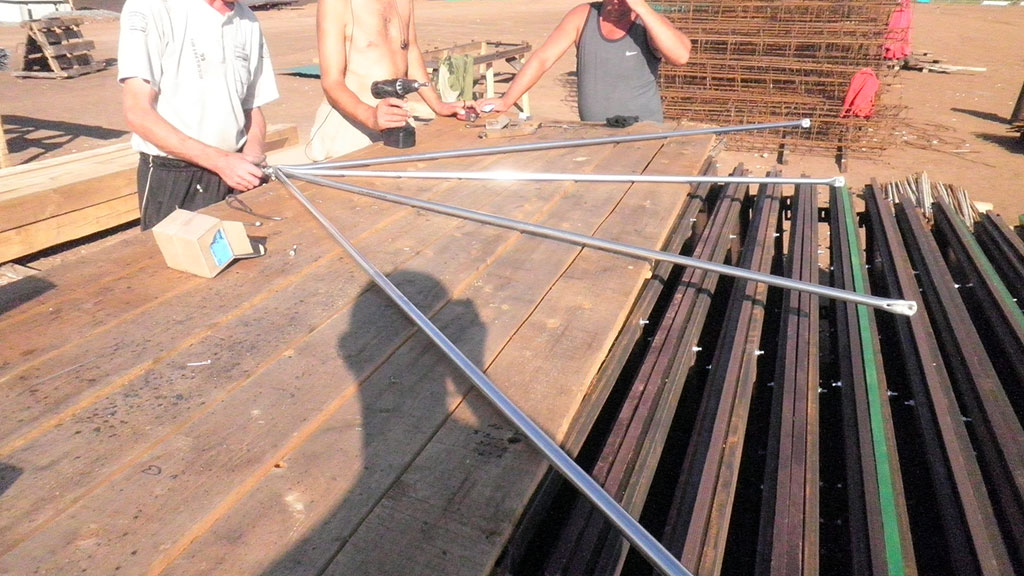

Монтаж системы вентиляции
Включает:
- монтаж мотор-редукторов
- монтаж валов
- монтаж штанг
- монтаж роликов
- крепление фрамуг к штангам

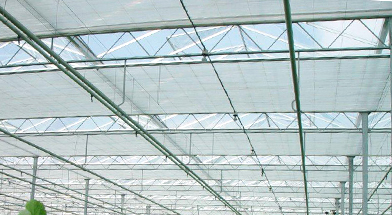

Система зашторивания

В том числе
- установка моторов-редукторов
- монтаж валов
- монтаж крепежных клипс
- натяжение лески, поддерживающей ткань экрана
- укладка полотна экрана

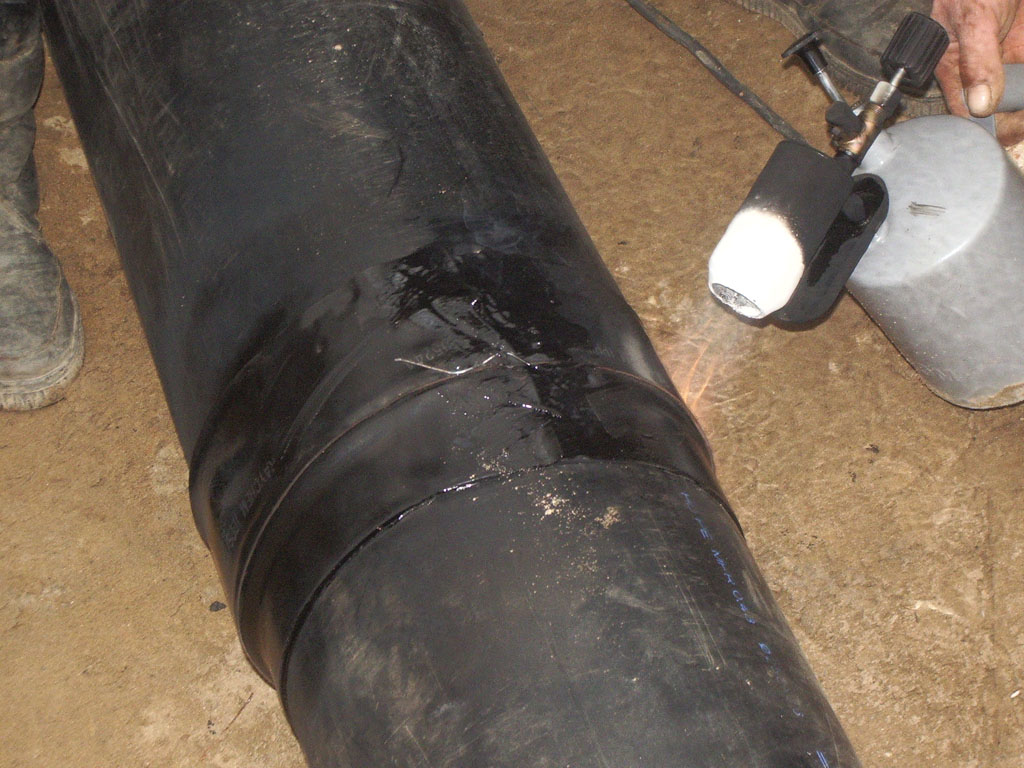

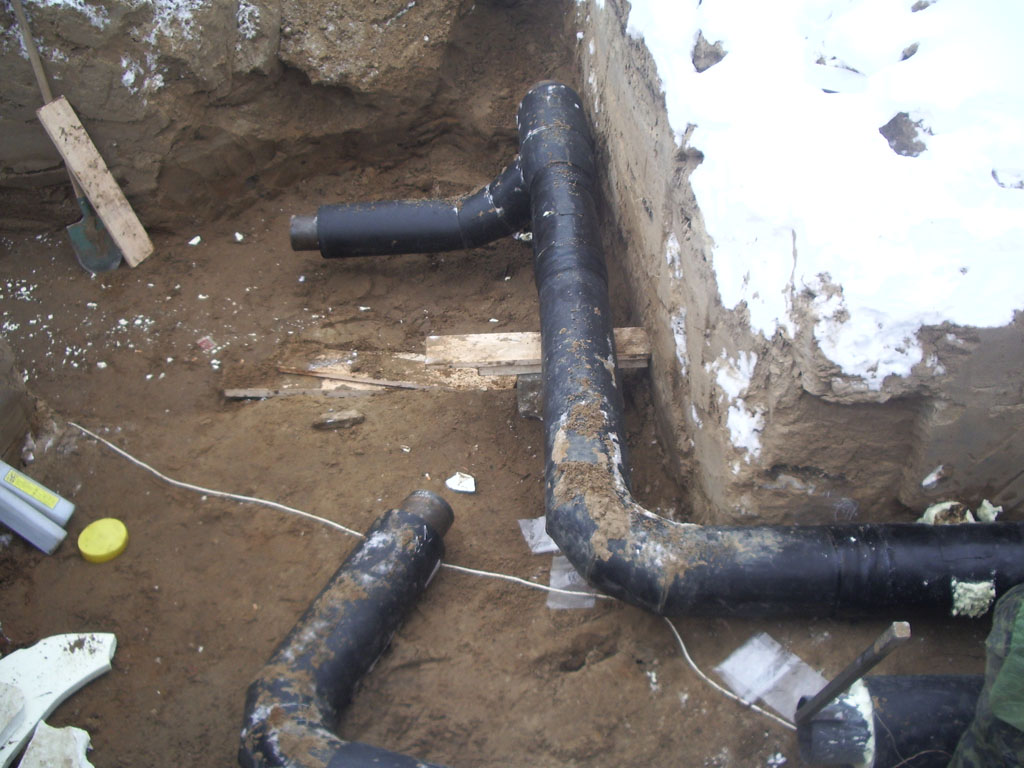

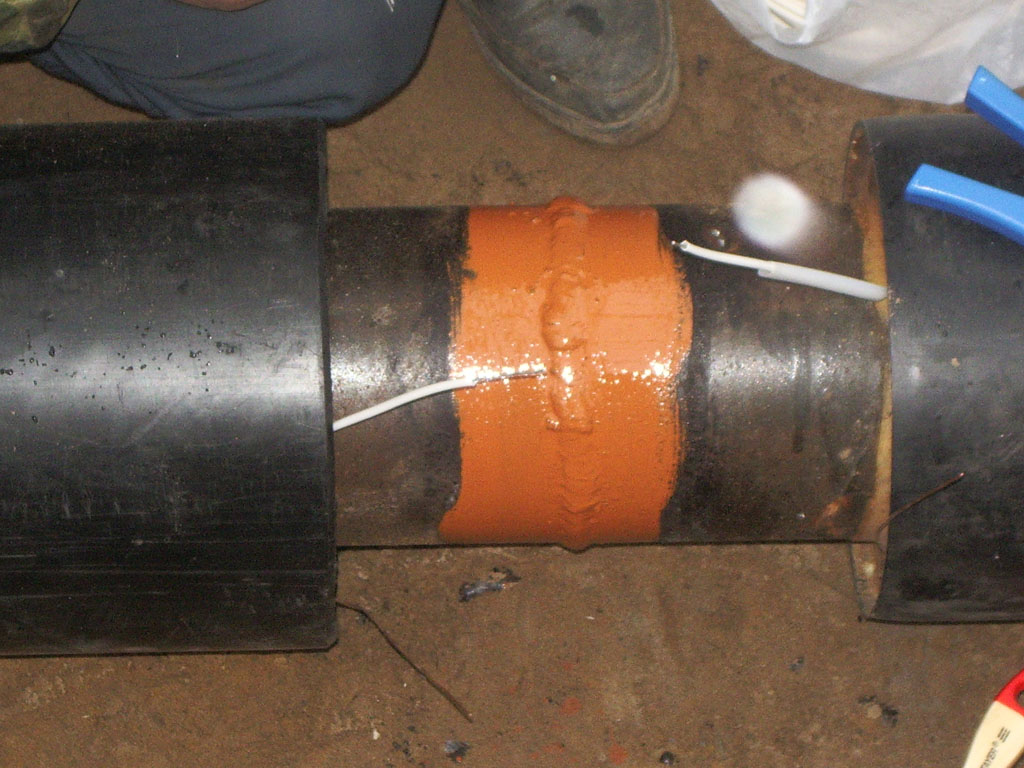

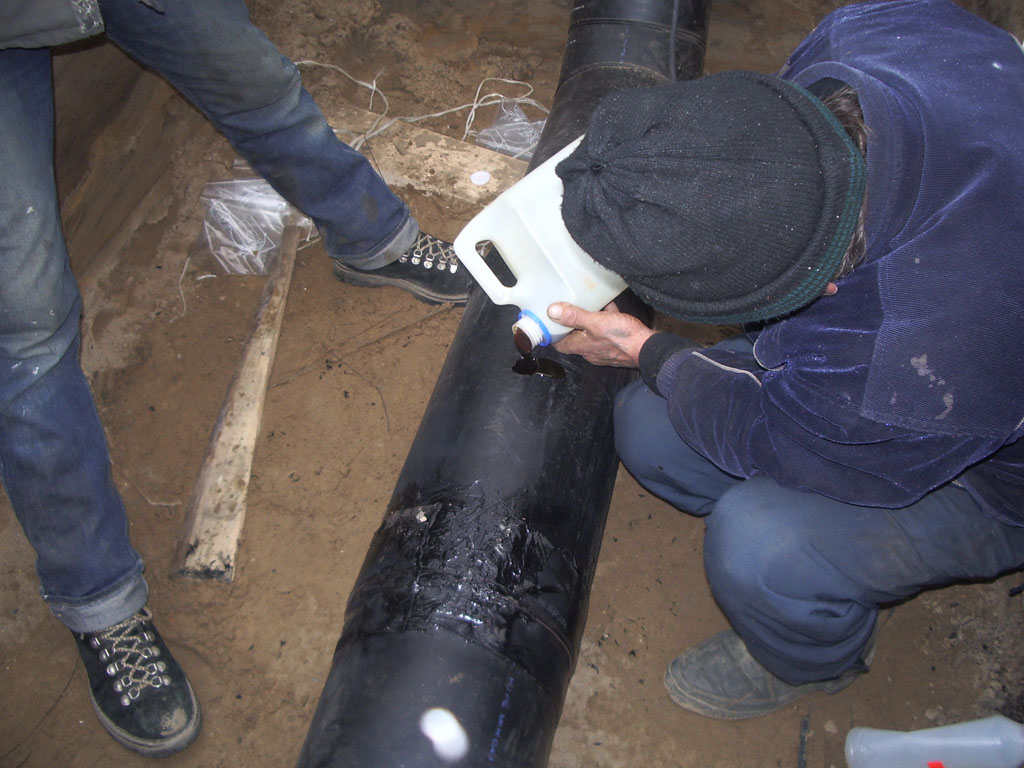

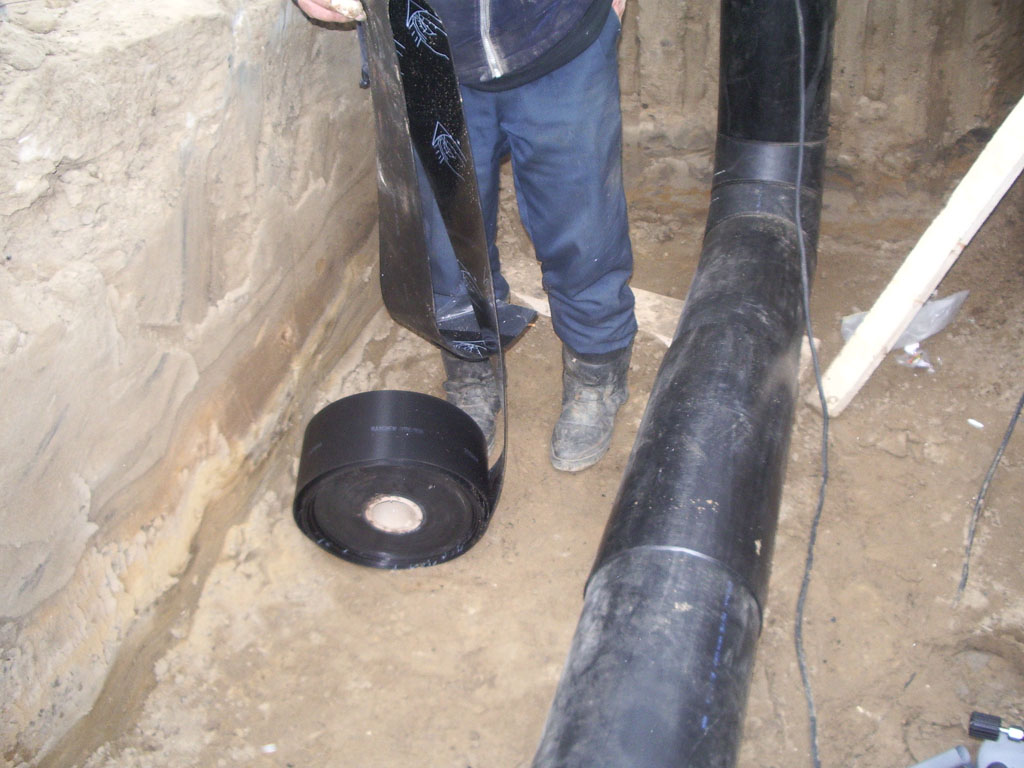

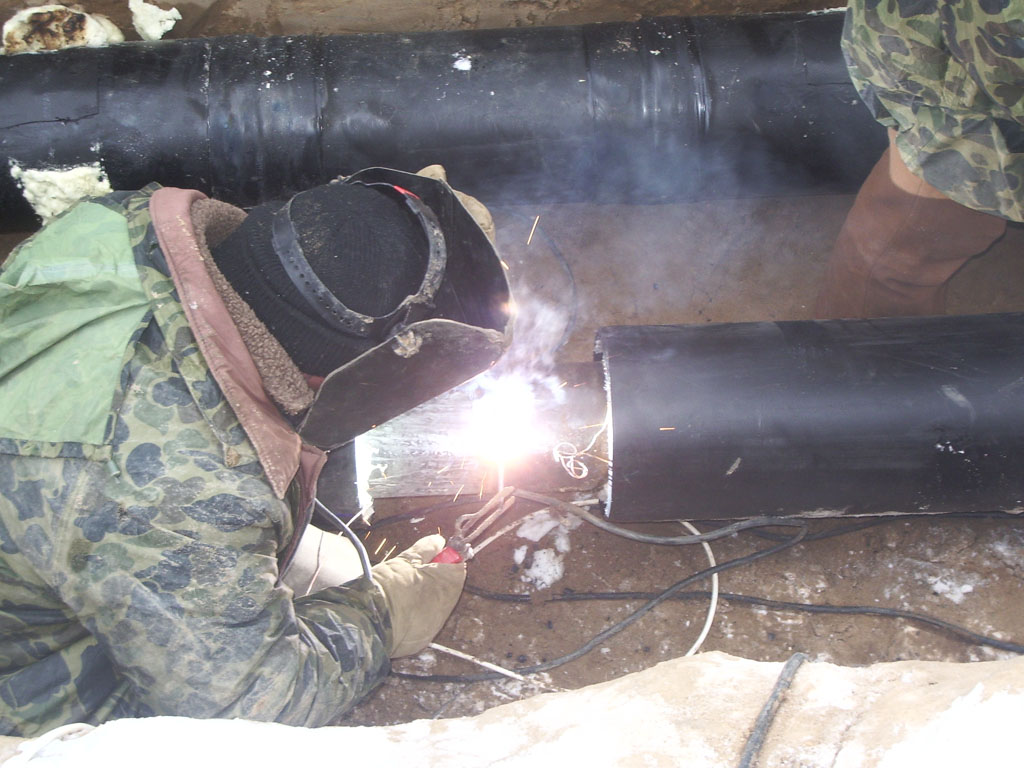

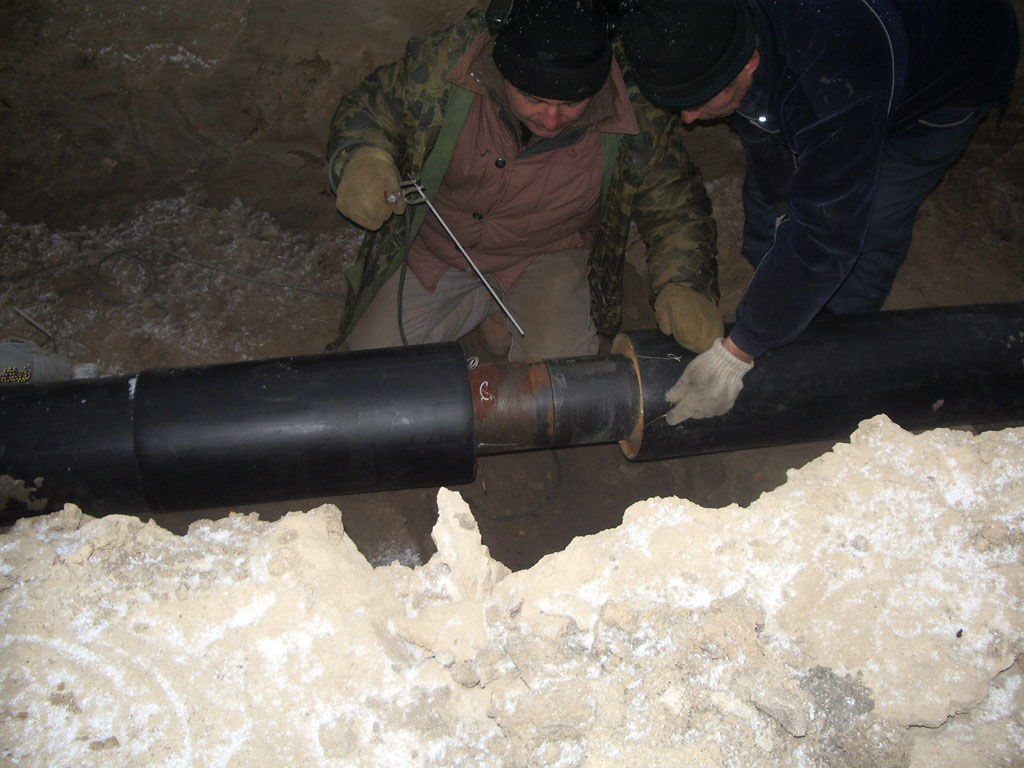

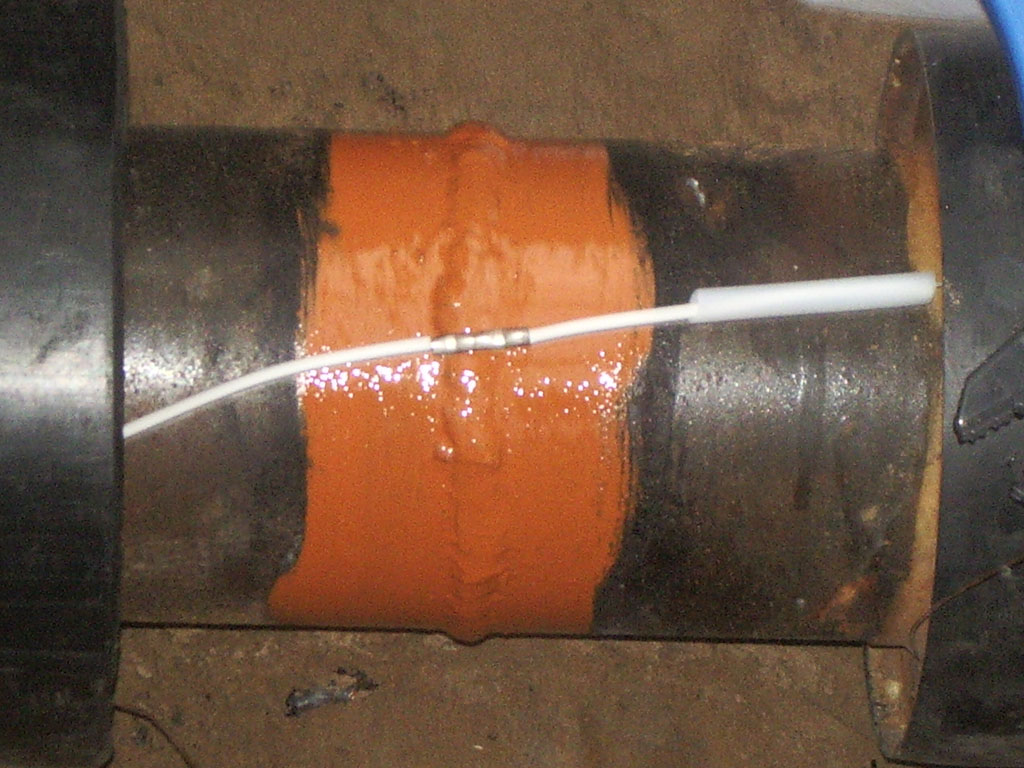

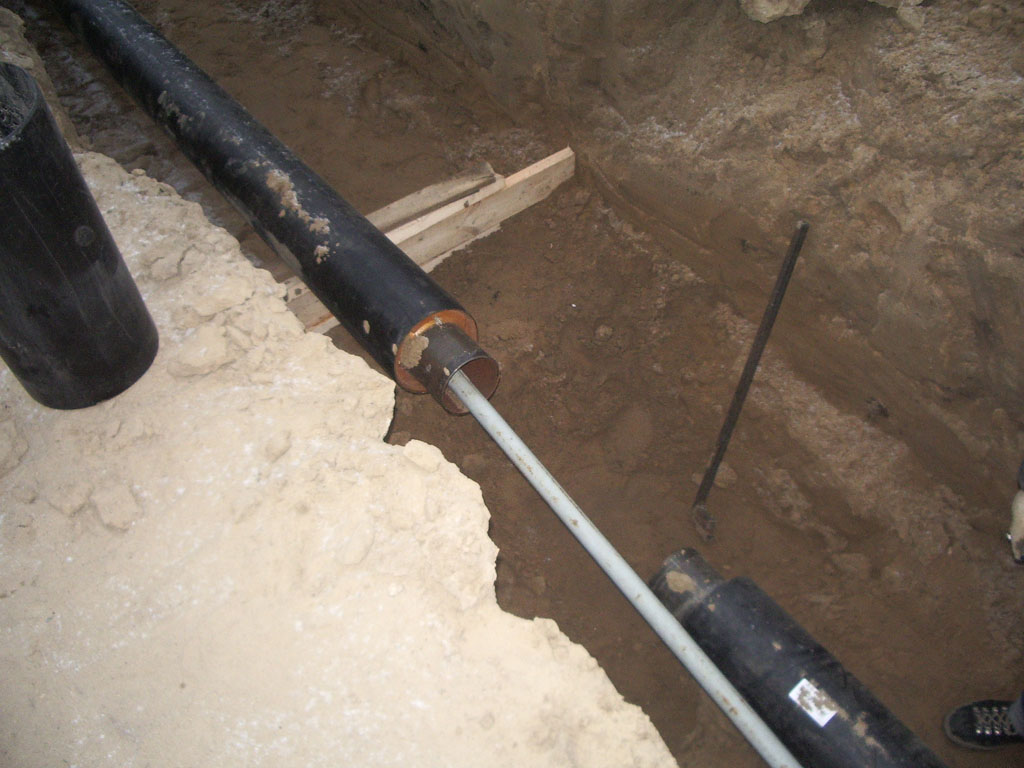

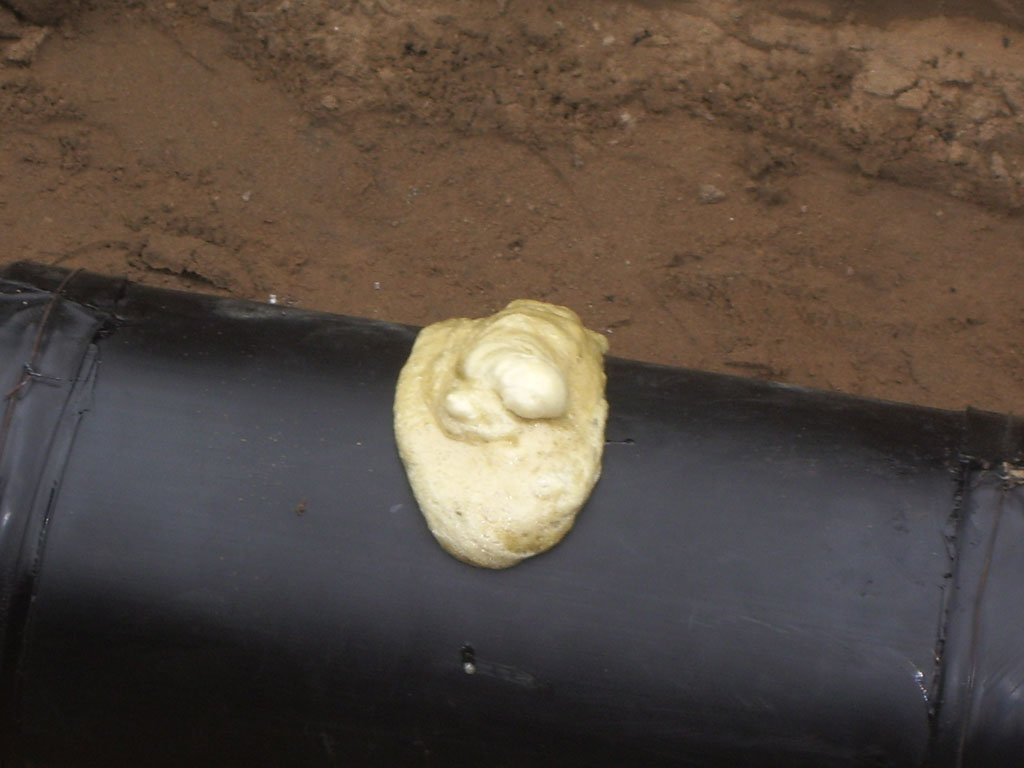

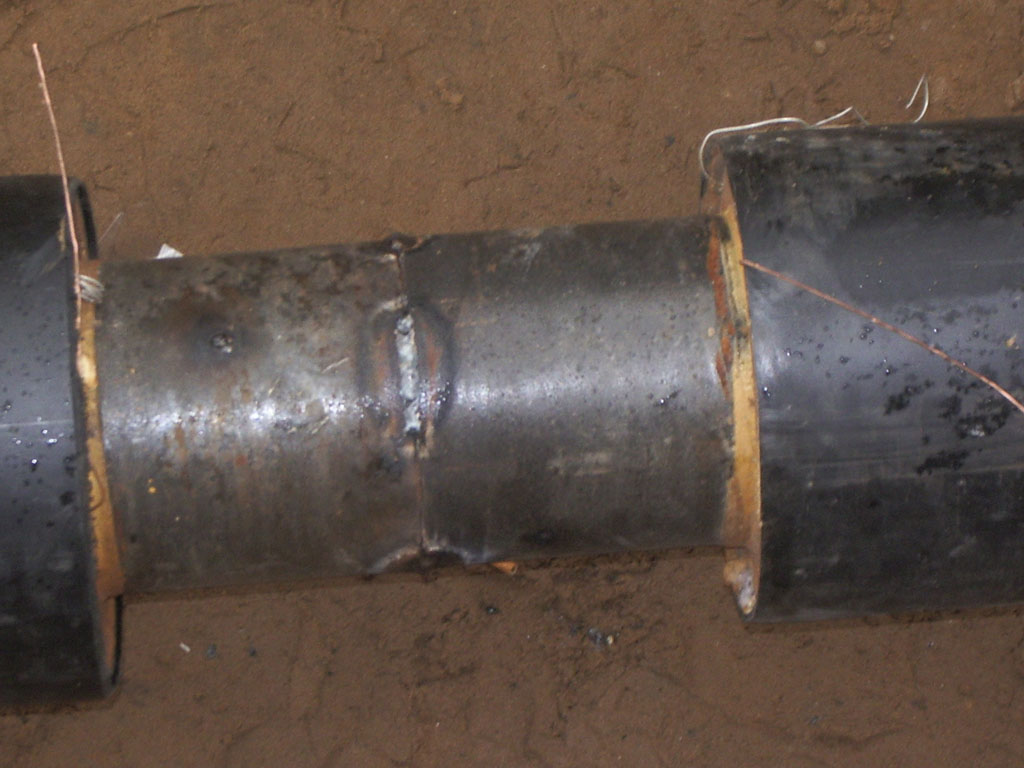

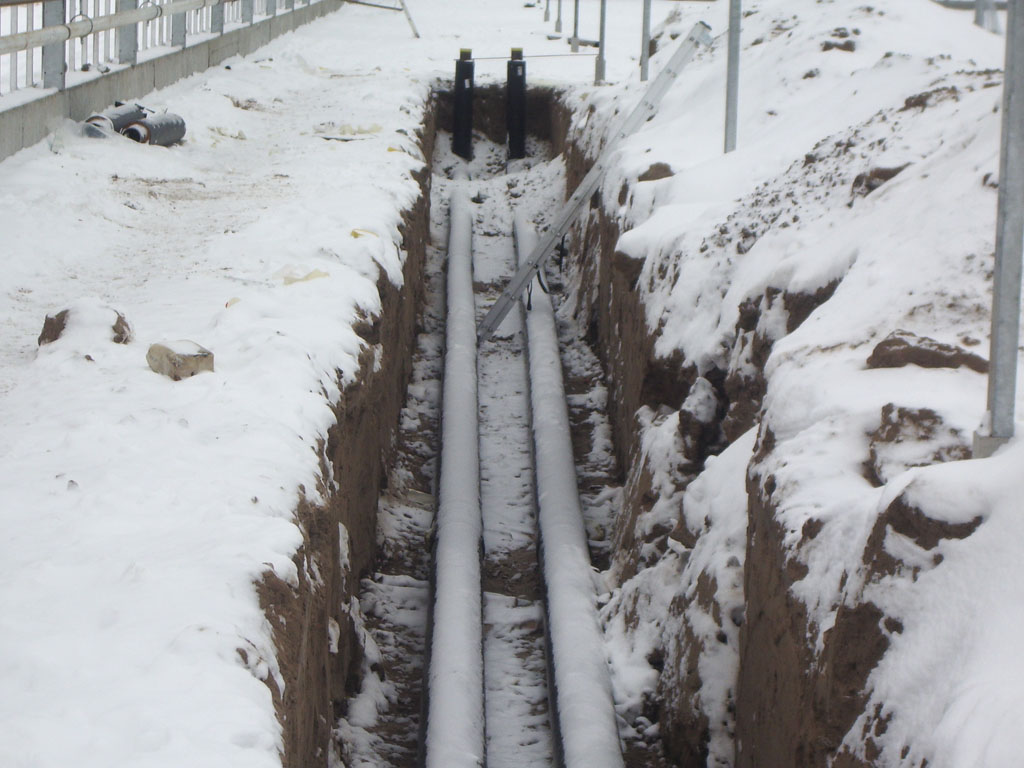

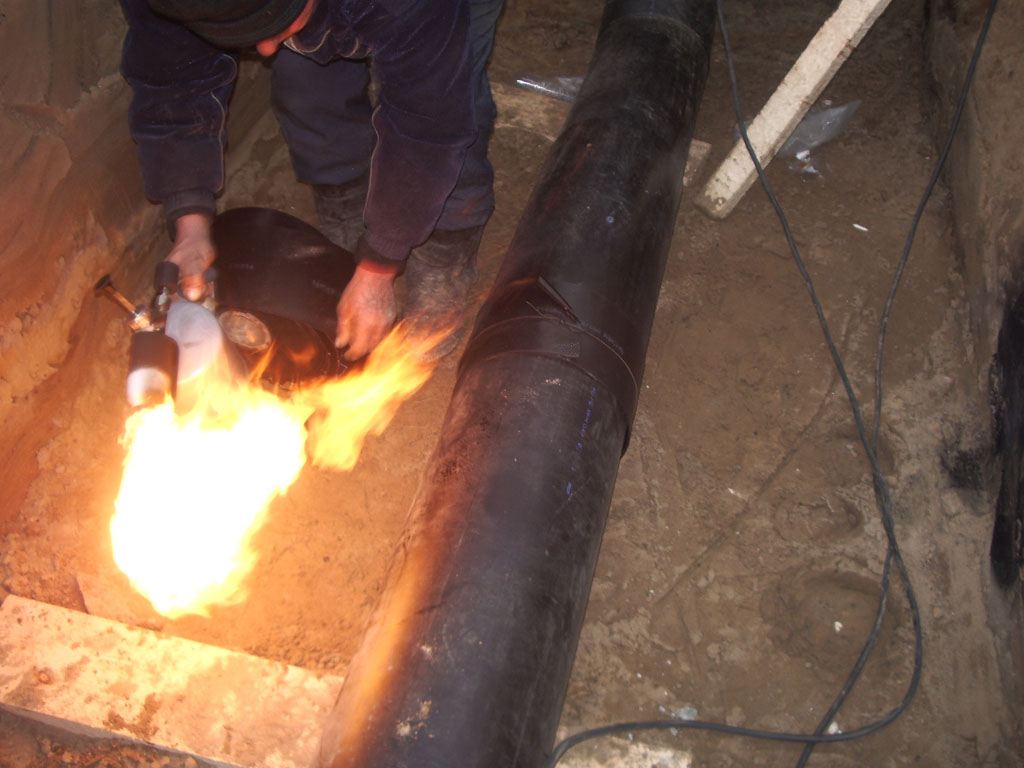

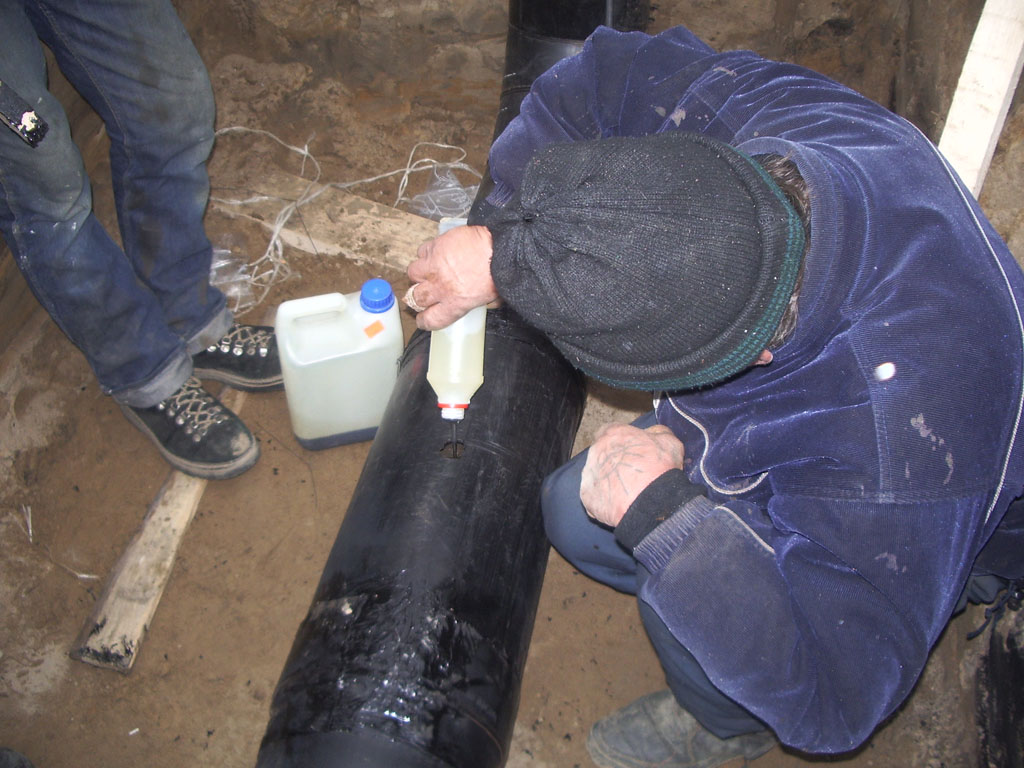

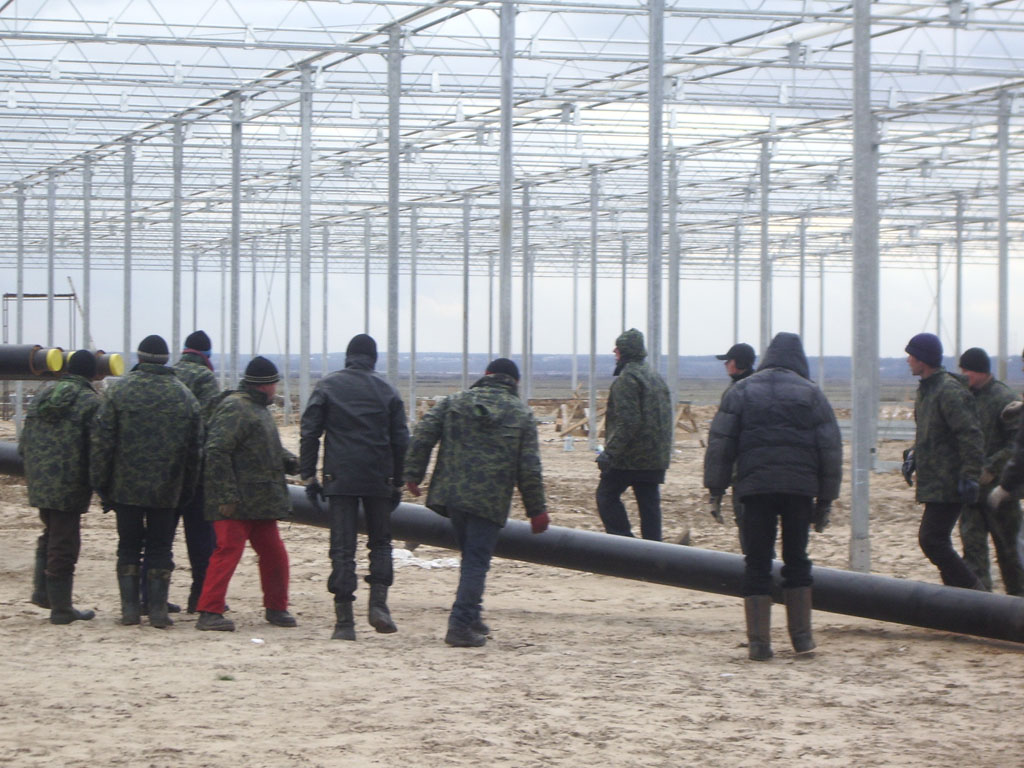

Монтаж системы отопления (с покраской труб)
В том числе:

- монтаж трубопроводов до котельной
- монтаж запорной и регулирующей арматуры
- монтаж труб напольного обогрева
- монтаж труб кровельного обогрева
- монтаж бокового обогрева
- монтаж соединительных шлангов
- монтаж фасонных частей
- опрессовка системы отопления

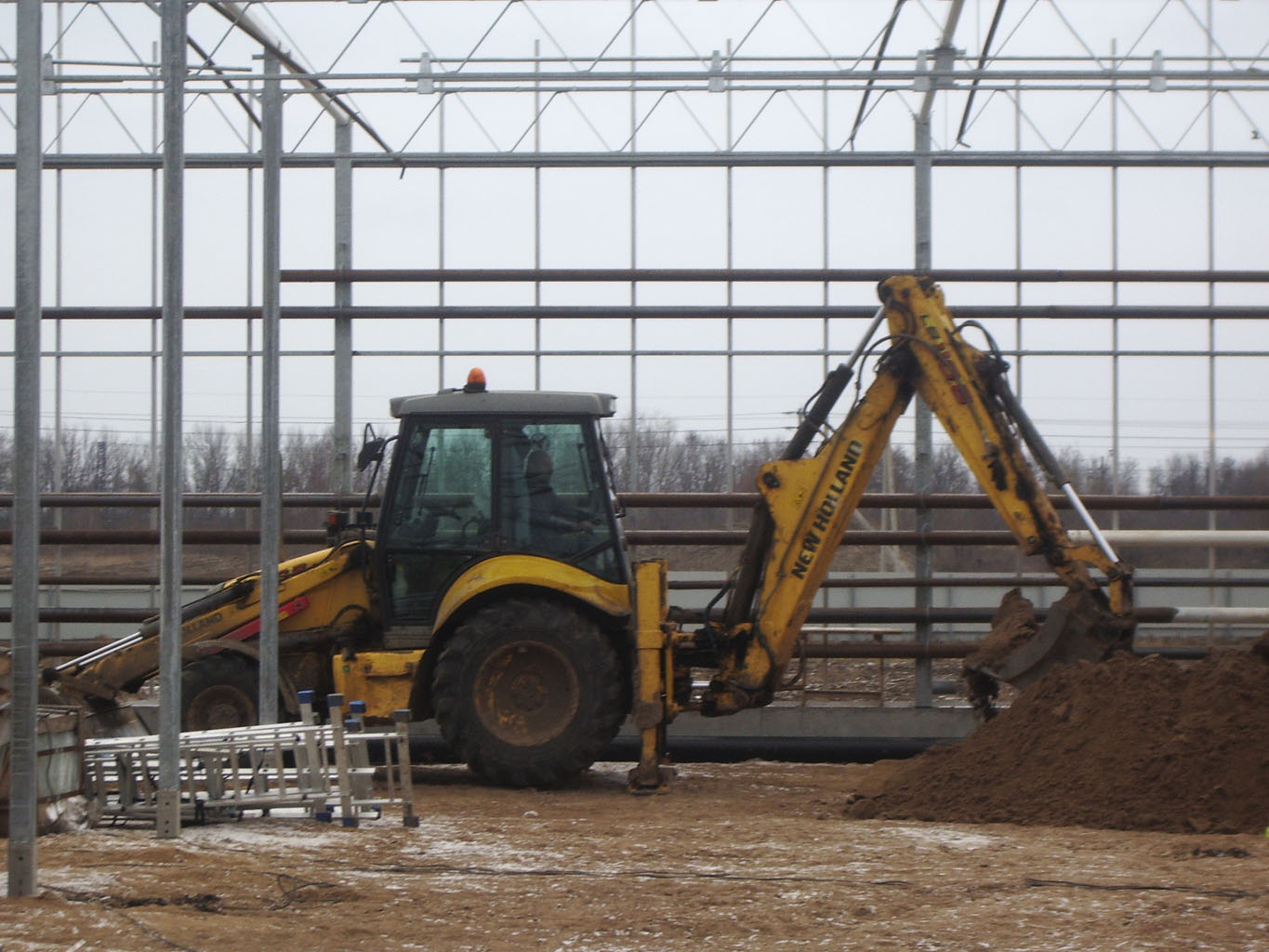

Устройство внутритепличных проходов и проездов для цехового транспорта (дорожки)
В том числе:
- подготовка песчаного основания
- установка опалубки
- укладка дорожной сетки
- укладка бетона в опалубку
Ливневая канализация с кровли
В том числе:
- монтаж дренажного коллектора в границе пятна застройки + 2 метра
- монтаж водовыпусков с дренажным коллектором

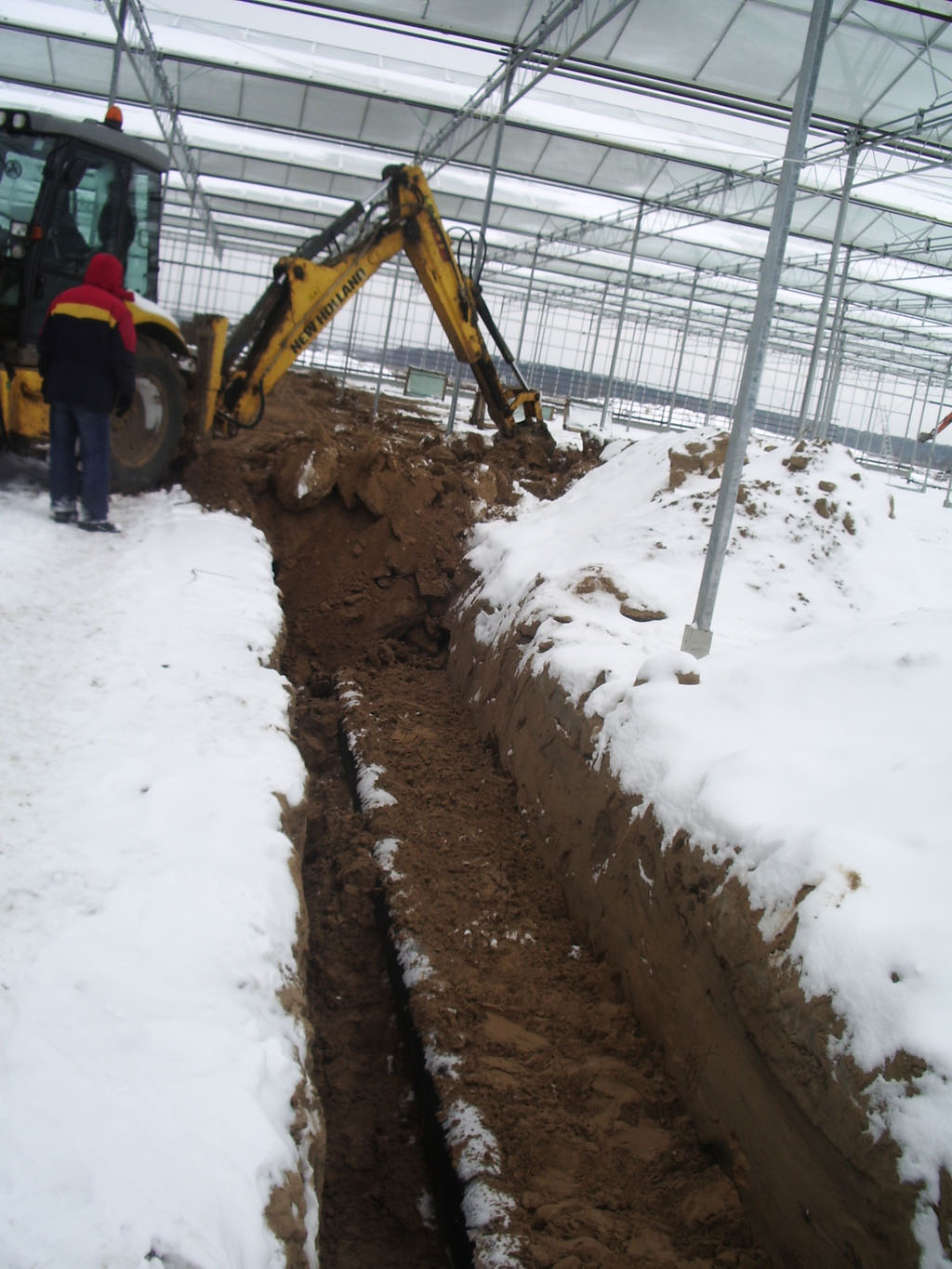

Монтаж системы промышленного дренажа

В том числе:
- прокладка дренажного коллектора
- устройство дренажных колодцев
- устройство емкостей для воды
- фитинги
СМР системы капельного полива с узлами приготовления и подачи раствора минеральных удобрений
В том числе:

- монтаж растворного узла
- прокладка центрального трубопровода
- прокладка распределительного трубопровода
- монтаж системы фильтрации
- монтаж капельных линий
- монтаж гидравлических клапанов
- монтаж запорной арматуры, фасонных частей и т.д.
- опрессовка трубопроводов
Монтаж внутритепличного водопровода
В том числе:
- монтаж труб внутритепличного водопровода
- монтаж запорной арматуры
- монтаж фасонных частей
СМР системы рециркуляции воздуха

В том числе:
- монтаж вентиляторов
- монтаж электрических сетей системы рециркуляции воздуха
- подключение вентиляторов
Монтаж системы электродосвечивания
В том числе:

- монтаж светильников на конструктивных элементах
- монтаж ламп
- прокладку силовых кабелей
- монтаж электрических силовых шкафов
- подключение силовой части
- силовое электродосвечивание
- дежурное электроосвещение, в том числе монтаж силовых шкафов
- монтаж силовых кабелей по системам вентиляции, зашторивания, рециркуляции воздуха
СМР системы подкормки растений СО2 (отходящие газы)
В том числе
- монтаж магистрального трубопровода ПВХ
- монтаж распределительного трубопровода ПВХ
- монтаж перфорированных грядочных рукавов
- монтаж фасонных частей ПВХ
Монтаж автоматизированной системы управления Priva

В том числе:
- подключение всех сервоприводов и прочих исполнительных устройств
- установка измерительных датчиков
- прокладка командных кабелей
- установка головного блока управления
- подключение ПУ к головному блоку
Монтаж системы выращивания

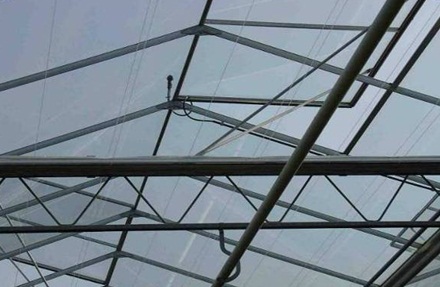

Монтаж системы доувлажнения кровли

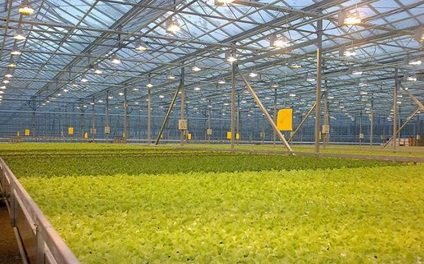

Монтаж рассадных и салатных комплексов

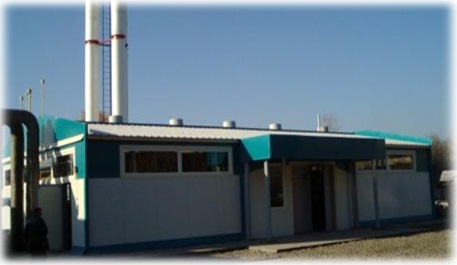

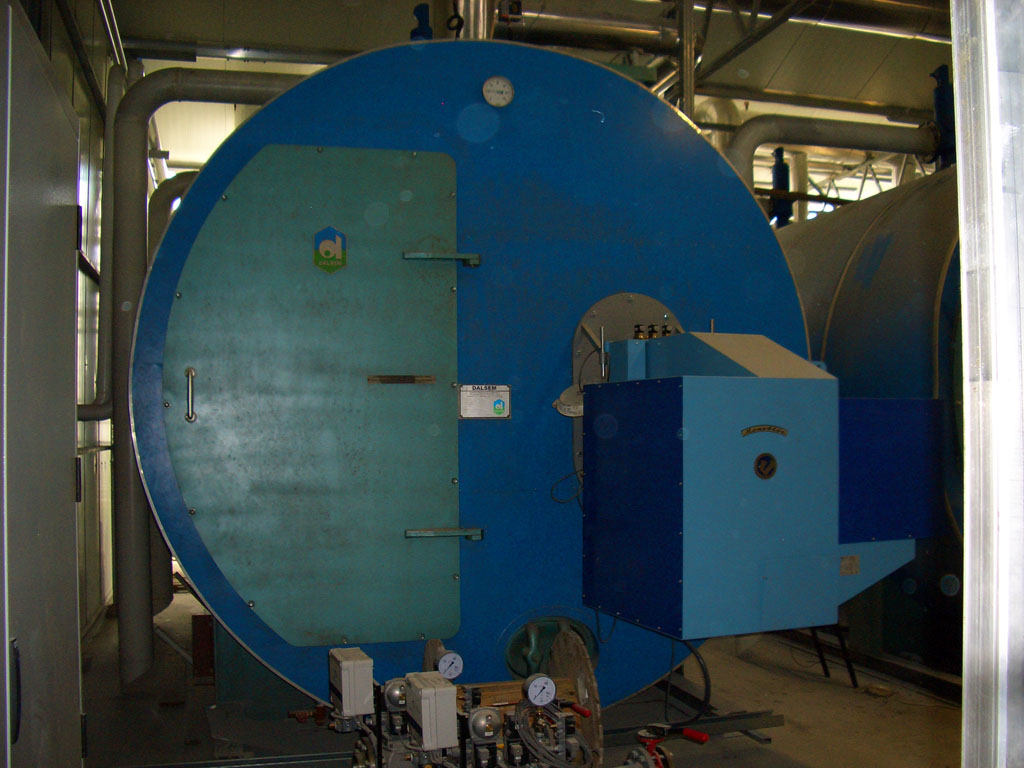

Монтаж котельной

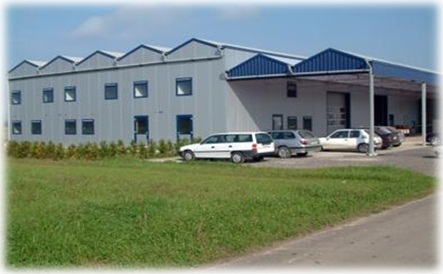

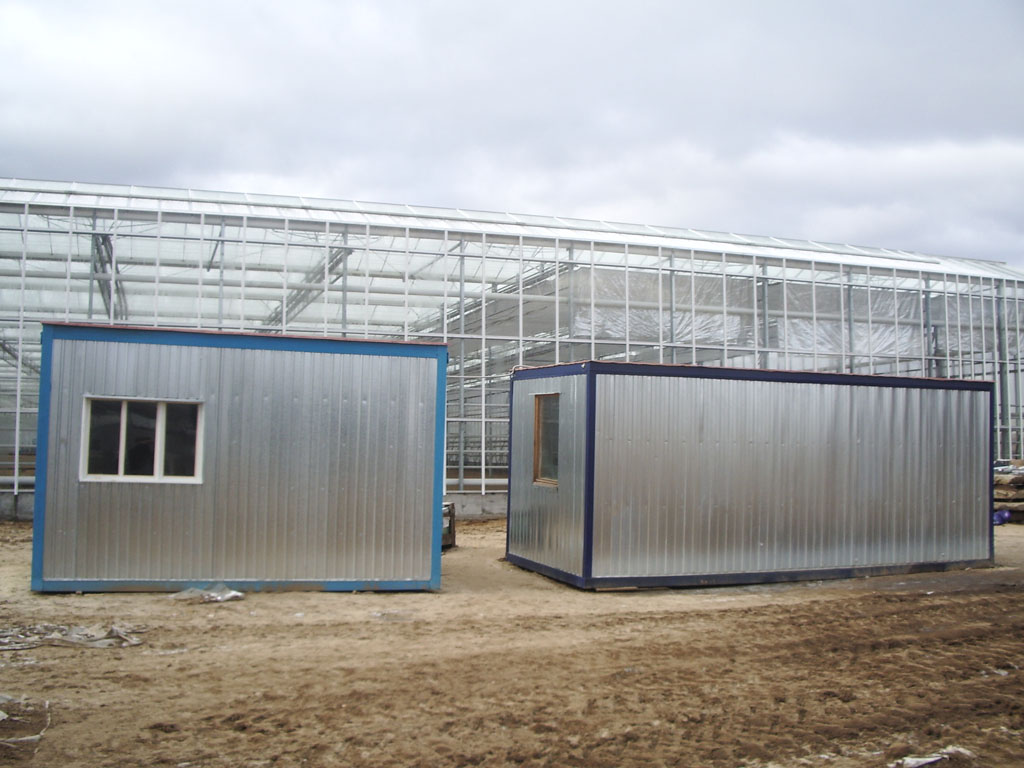

Монтаж сервисных зон (производственно-бытовых блоков)

- Блок теплиц
- Форточная вентиляция
- Системы зашторивания
- Система отопления
- Система капельного полива
- Система подкормки растений
- Система туманообразования
- Электродосвечивание
- Автоматизированные системы управления
- Лотковая система
Тепличные технологии

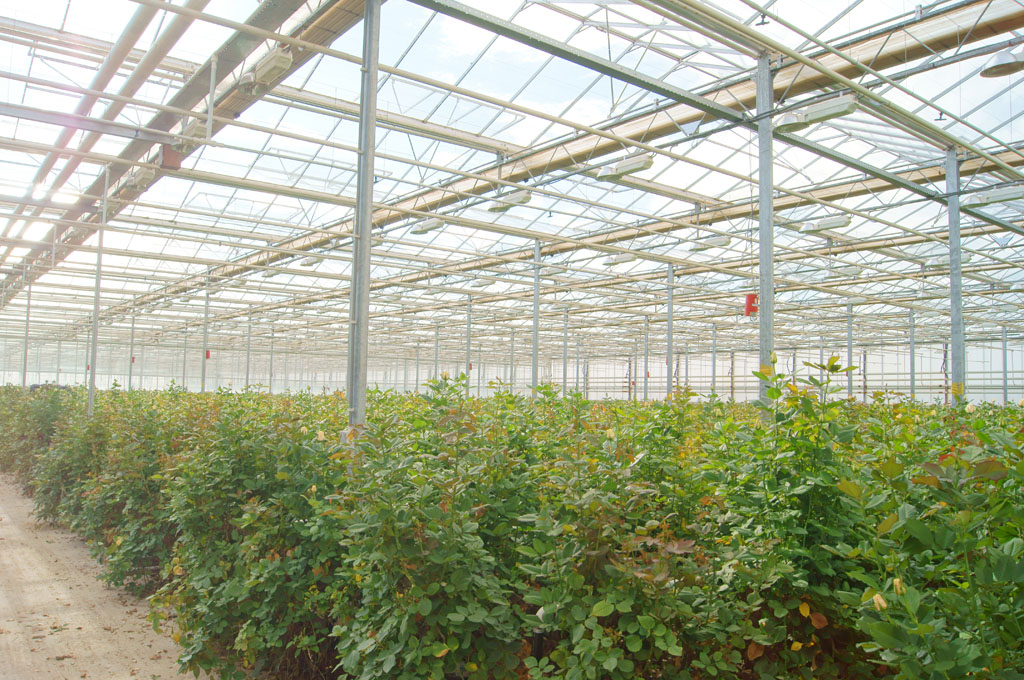

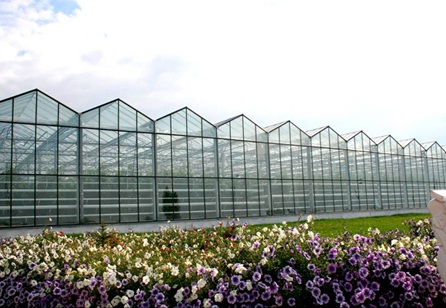

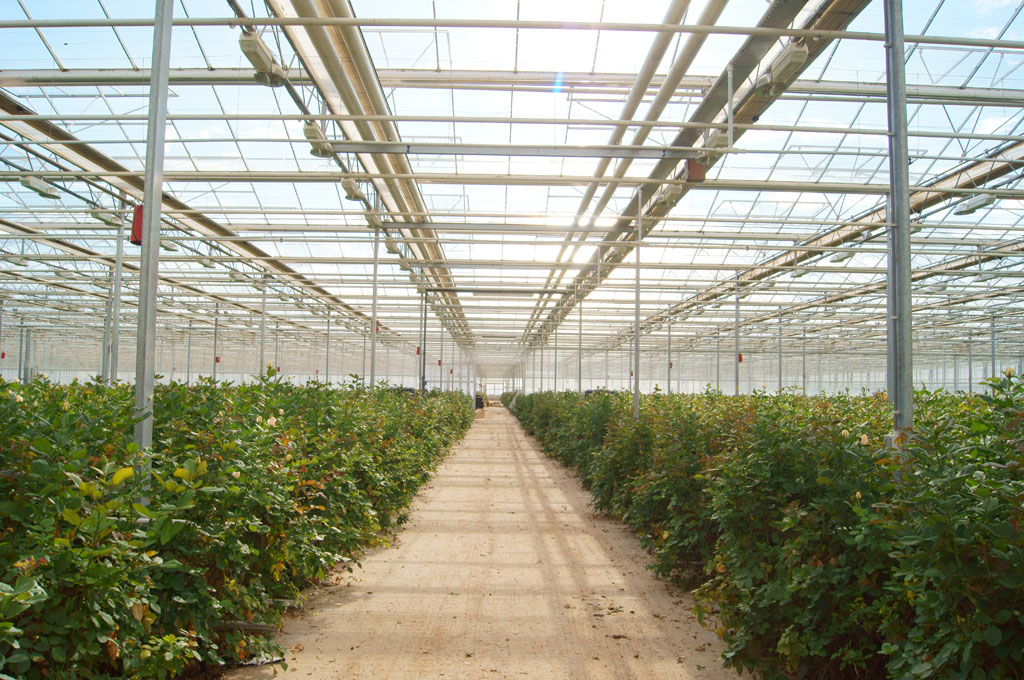

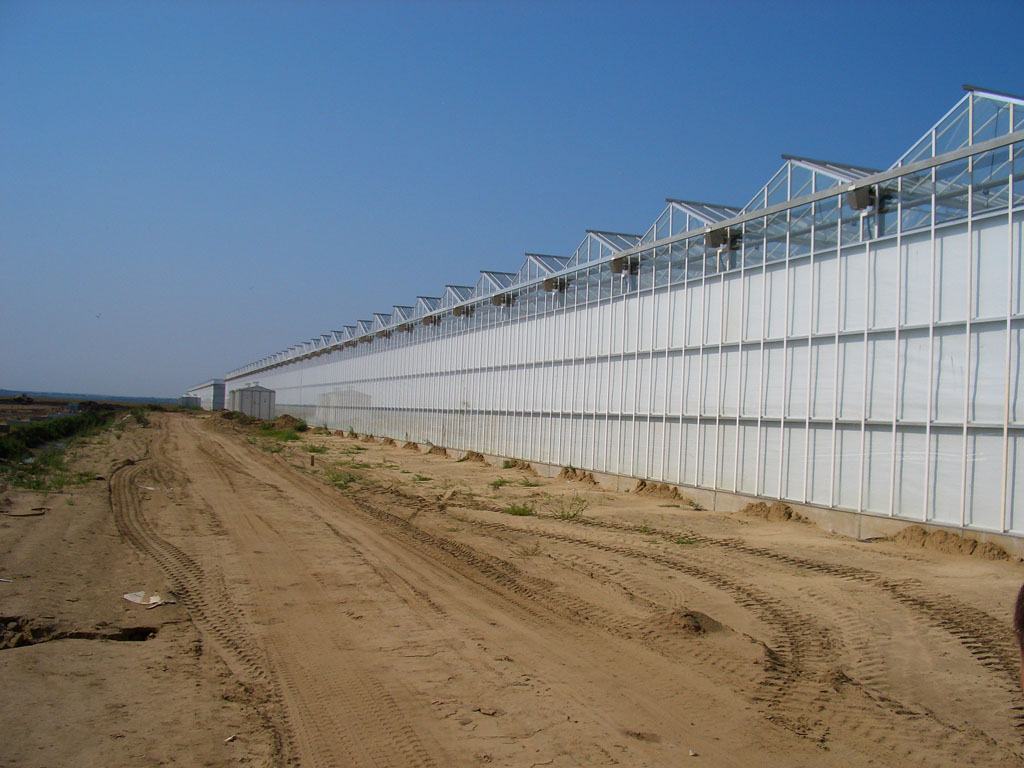

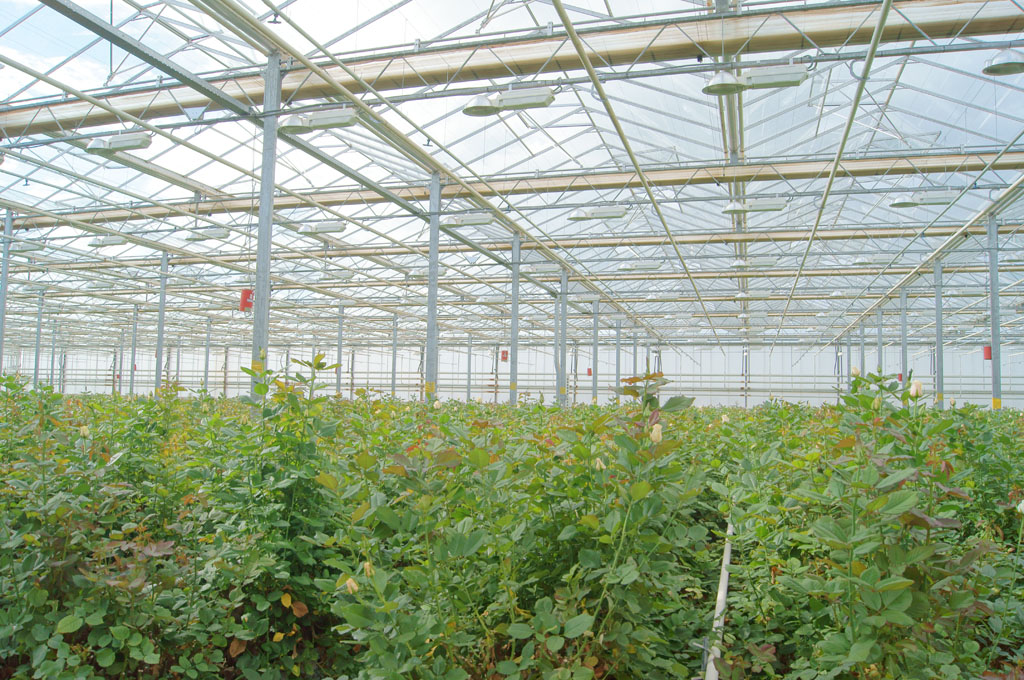

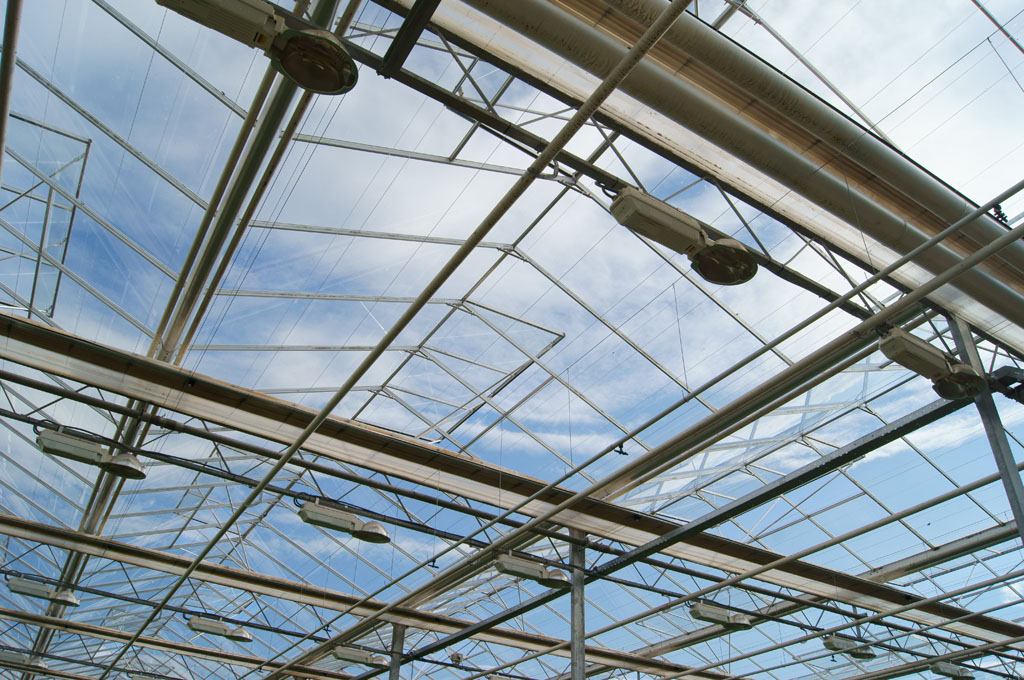

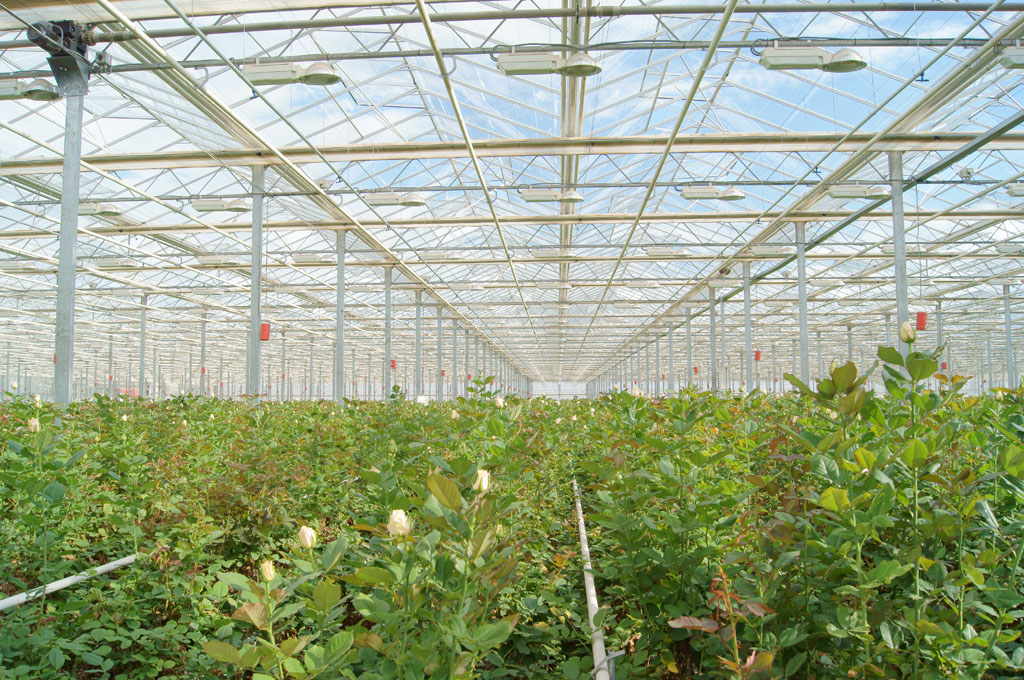

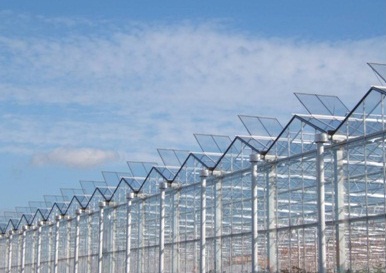

Блок теплиц «Холодный домик»
Металлоконструкции и светопрозрачное ограждение теплиц («холодный домик») является
основой теплицы, выполняющей целый ряд функций, обеспечивающих защиту растений в
условиях воздействия неблагоприятных климатических факторов, создание благоприятного
для растений микроклимата, установку и работу инженерно-технологических систем,
надежную эксплуатацию всего сооружения в целом на весь период службы.
Фундаментное основание для блока теплиц представляет собой свайный куст из буронабивных железобетонных свай диаметром 400-500мм, с сеткой, согласно геометрических размеров, стального каркаса. Глубина заложения свай рассчитывается исходя из грунтовых, климатических и гидрогеологических условий площадки строительства.
По границе наружных ограждающих конструкций, по верху свай, устраивается железобетонный цоколь высотой 400-600мм. Внутритепличные проходы и проезды – с бетонным покрытием. Наружные ограждающие конструкции теплиц - светопрозрачные.
Кровельное ограждение выполняется заполнением алюминиевого каркаса листовым стеклом толщиной 4 мм. Вертикальное ограждение выполняется заполнением алюминиевого каркаса листовым стеклом толщиной 4мм, что улучшает теплотехнические характеристики здания.
Конструкция теплицы предусматривает возможность монтажа горизонтальной системы зашторивания размещенной в верхней части ферм и одинарной системы вертикального зашторивания. В конструкции теплицы используются алюминиевые желоба.

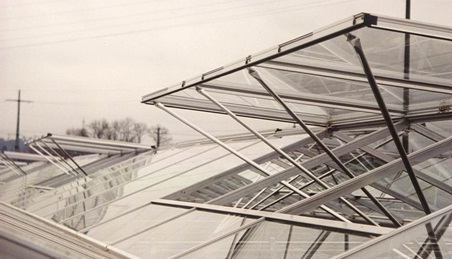

Система форточной вентиляции теплиц

Форточная вентиляция теплиц предназначена для обеспечения естественного воздухообмена замкнутого объёма теплиц с наружным пространством через вентиляционные проёмы в кровельной части светопрозрачного ограждения.
Форточные фрамуги располагаются в шахматном порядке, по обеим сторонам конька кровли. Данная система позволяет качественно управлять технологическими процессами поддержания микроклимата в теплице.
Во всех отделениях теплицы площадь открывающихся фрамуг составляет до 25 % общей площади кровли теплицы. Данная площадь вентиляционных проёмов позволяет обеспечить поступление необходимого объёма наружного воздуха в блок теплиц для поддержания в них оптимальных температурных параметров. Угол подъёма фрамуг - до 50 градусов. Сторона подъема фрамуг и площадь вентиляционного проёма автоматически регулируется в зависимости от температуры воздуха, скорости и направления ветра и осадков.
Система форточной вентиляции теплиц состоит из следующих элементов:
- фрамуги с соединительными элементами
- реечный механический привод фрамуг
- мотор-редукторы для механического привода фрамуг
- система электроснабжения и управления электроприводами
Вентиляционные фрамуги с соединительными элементами, а также механизмы привода открывания фрамуг являются составной частью каркаса теплиц, и в тоже время, относятся к инженерно-технологическим системам, выполняющим функции управления микроклиматом.
Система вентиляции приводится в действие автоматически, от датчика авто-матизированной системы управления или дистанционно оператором.

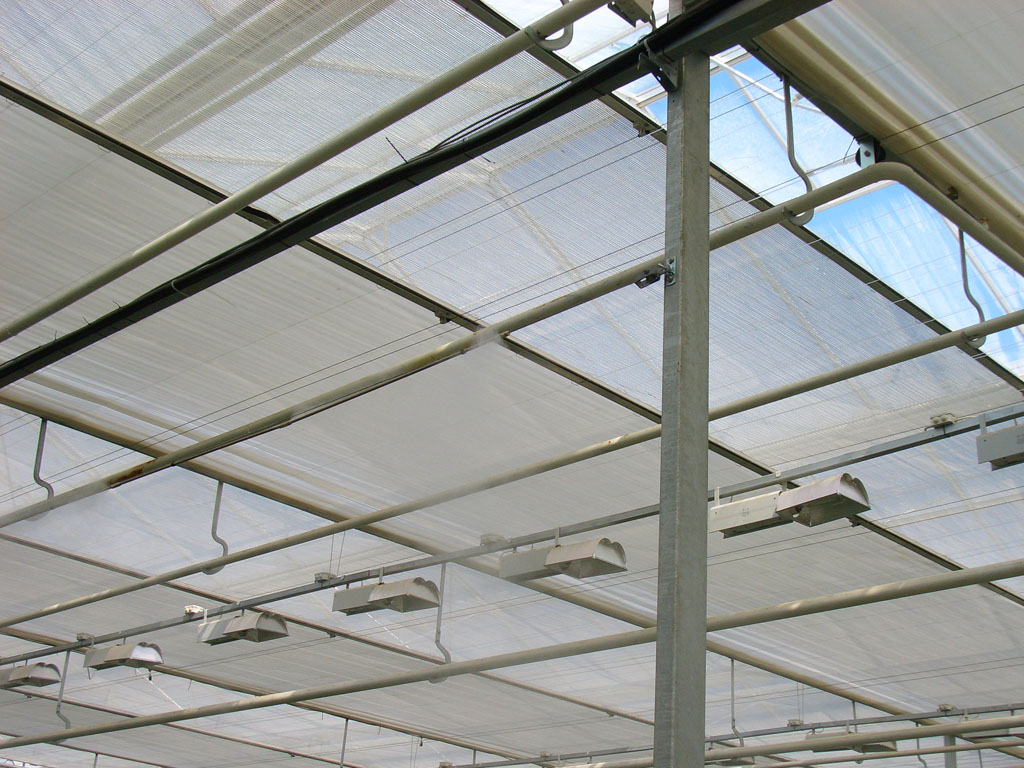

Система горизонтального и вертикального зашторивания

Данная система состоит из 2-х подсистем - горизонтального и вертикального экранов.
Система горизонтального теплозащитного и светотражающего шторного экрана предназначена для создания затенения в теплицах при интенсивной (избыточной) солнечной радиации в весенне-летний период, а также для сохранения тепла в ночное время и периоды с наиболее низкой наружной температурой. Горизонтальное зашторивание осуществляется тканью из полимерных материалов и обеспечивает практически полное перекрытие верхней части теплицы.
Экран рассеивает входящий солнечный свет. Рассеивание прямых солнечных лучей защищает верхние листья растений от ожогов, в тоже время, позволяя освещать нижнюю часть растения под большими углами. В результате обеспечивается защита от солнца без потери света.
Этот экран также снижает потери тепла в теплице. Светопропускание подобрано таким образом, что позволяет использовать данный экран как ночью, так и днем.
Экран очень гибкий и легко складывается. Благодаря его структуре, экран складывается в очень маленький рулон, обеспечивая максимальное проникновение света, когда штора находится в открытом положении.

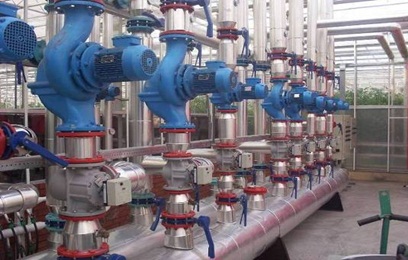

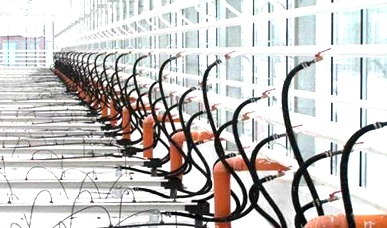

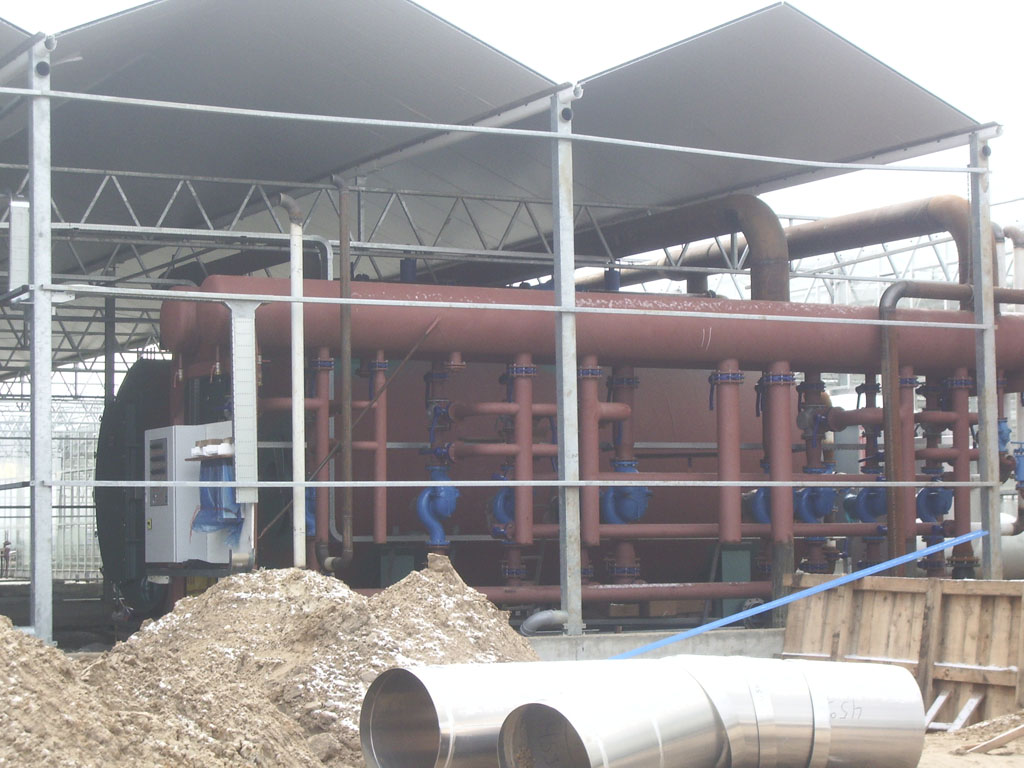

Система отопления блока теплиц
Система отопления предназначена для поддержания температурного режима в объёме теплицы в соответствии с технологическими требованиями. Обогрев теплицы предусматривается с помощью многоконтурной системы отопления.
Назначение контуров обогрева:

- Контур подлоткового обогрева (подлотковый) предназначен для обеспечения снеготаяния с поверхности кровельных лотков при выпадении осадков в зимний период.
- Контур верхнего технологического обогрева (верхний контур) предназначен для регулирования температурного режима в верхней части теплицы, исключая проникновение холодного воздуха в зону растений при резких понижениях наружной температуры и открывании шторного экрана (создание теплой воздушной «подушки» в верхней части объёма теплицы.
- Контур нижнего технологического обогрева (нижний тепловой контур) - основной регулирующий контур. Предназначен для создания заданного теплового режима в теплице. Также применяется в качестве направляющих конструкций при передвижении тележек для сбора продукции и ухода за растениями.
- Контур зонального технологического обогрева растений предназначен для регулирования температурно-влажностного режима в зоне роста растений.
Для обеспечения требуемых значений температуры теплоносителя в контурах обогрева применяются узлы регулирования температур - дистрибьюторы. Каждый узел подключен к магистральным трубопроводам теплотрасс и обслуживает соответствующий контур отопления по отделениям теплицы работая в автономном независимом режиме. Узел регулирования состоит из циркуляционного насоса, трехходового смесительного клапана, а также трубопроводов обвязки, арматуры и контрольно измерительных приборов.
В качестве теплоносителя используется горячая вода с расчётными значениями температур в диапазоне 50 – 95 градусов по С. Номинальные значения параметров теплоносителя 95/70 градусов по С.

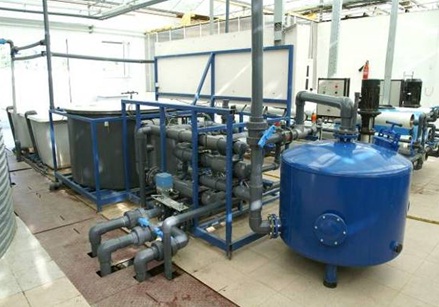

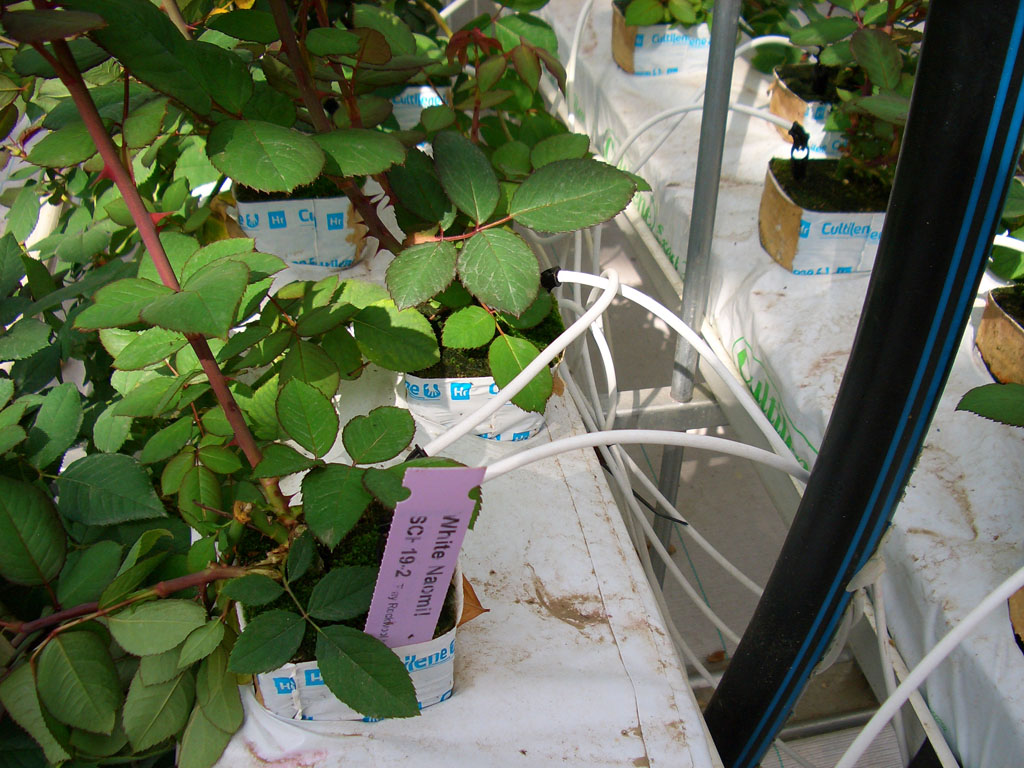

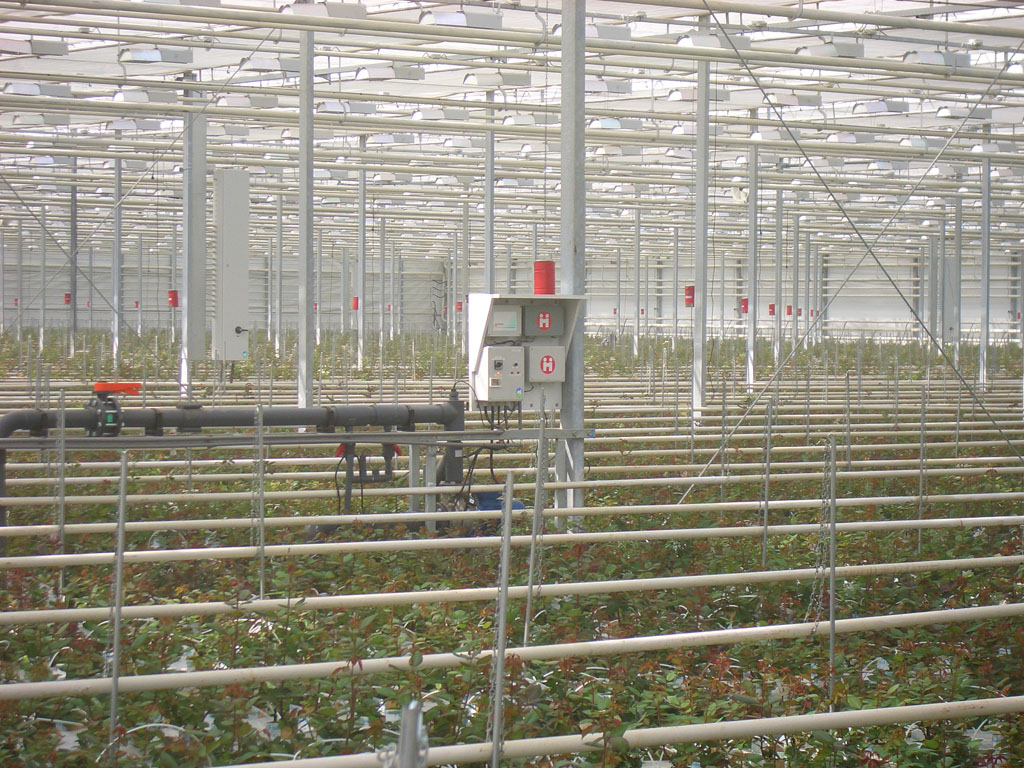

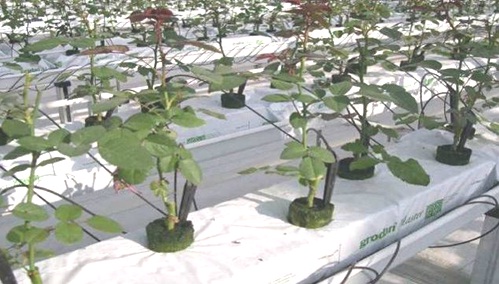

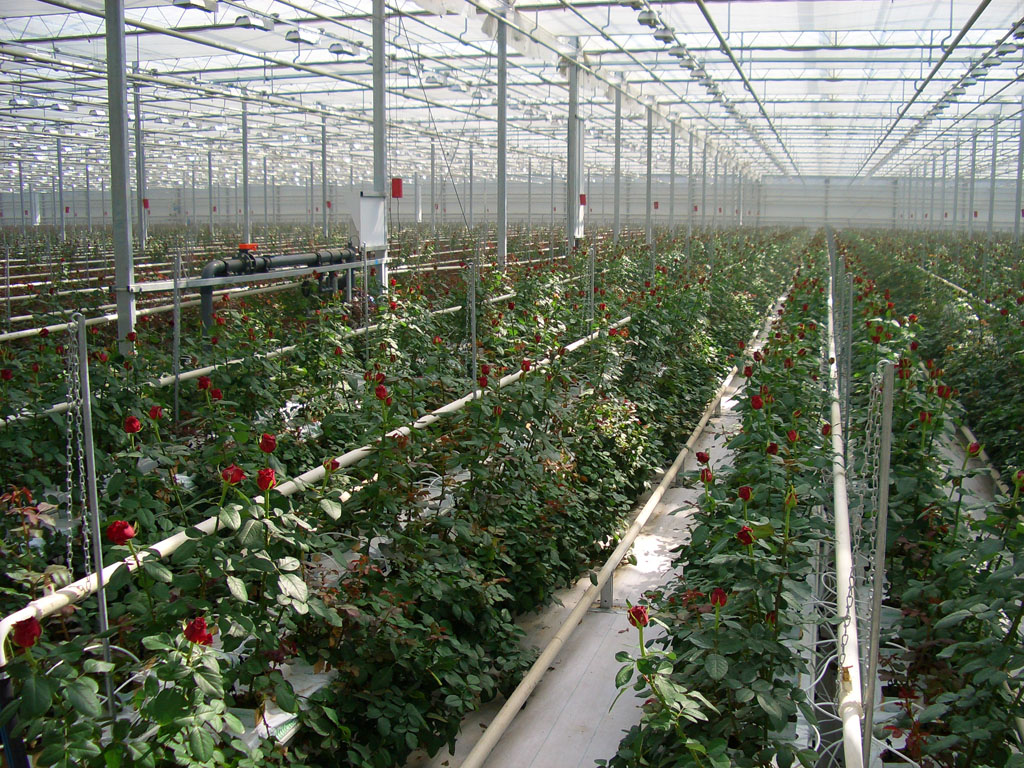

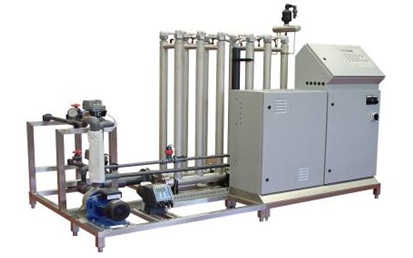

Система капельного полива с узлами приготовления и подачи раствора минеральных удобрений
Система
капельного полива рассчитана с учетом использования желобов для выращивания овощных культур на минераловатных
блоках с использованием рециркуляции питательного раствора.
Система позволяет осуществлять приготовление питательного раствора нужной концентрации и транспортировать его в корневую зону каждого растения через распределительную трубопроводную сеть и капельницы.
Использование системы капельного питания в технологическом цикле производства продукции защищенного грунта позволяет оптимально планировать полив в течение суток. Система обеспечивает точное поддержание заданной концентрации минеральных удобрений в питательном растворе в зависимости от притока фотосинтетической активной радиации (ФАР) в соответствии с алгоритмом управления, заложенным в автоматическую систему управления (АСУ) микроклиматом и минеральным питанием растений.

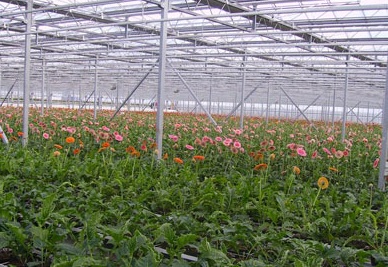

Система подкормки растений углекислым газом (СО2)

Для увеличения урожайности и повышения урожайности овощных культур в теплице используется система подкормки растений двуокисью углерода (СО2). Система распределения СО2 предназначена для адресной подкормки растений газовоздушной смесью углекислого газа.
Система позволяет обеспечить поддержание концентрации СО2 в объеме теплиц на уровне 400 – 10000 ppm. Трубопроводная система состоит из транспортных магистралей переменного по длине сечения, выполненных из безнапорных труб НПВХ, с уклоном для стока конденса-та. На концах магистралей предусматриваются баки для стока конденсата, в которых устанавливаются погружные насосы для откачки конденсата, по мере его накопления, в канализационную систему.

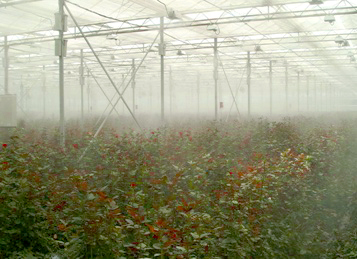

Система туманообразования высокого давления

Система туманообразования предназначена для мелкодисперсного распыления воды в теплицах для поддержания температурно- влажностного режима.
При помощи установленных в каждой теплице датчиков, производится постоянное измерение температуры и влажности воздуха в теплице, а также интенсивности солнечной радиации. Если измерения превышают заданные значения, то производится включение распылительных форсунок в теплице на установленное время, для того что-бы повысить влажность и снизить температуру воздуха.

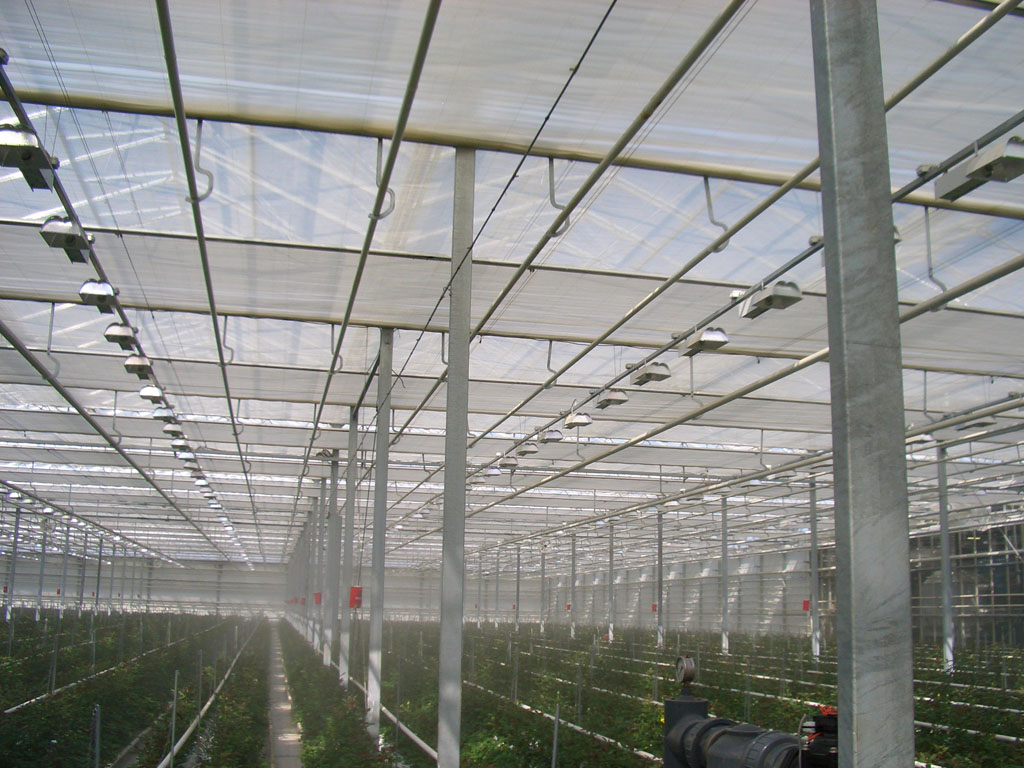

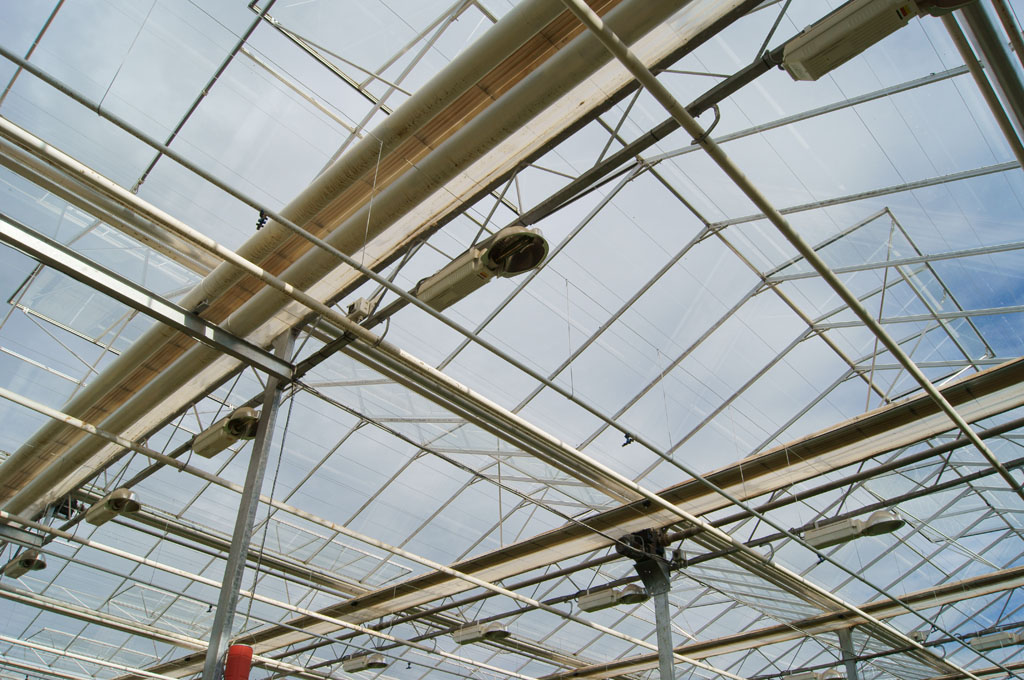

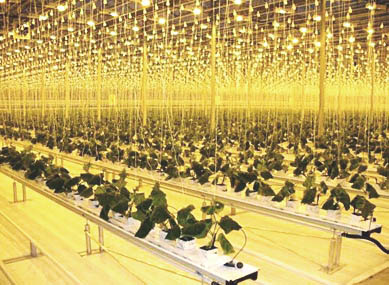

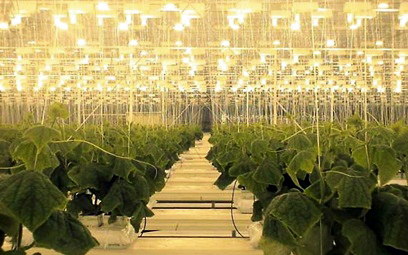

Система электродосвечивания растений

Свет относится к одним из наиболее значимых факторов микроклимата в теплицах, влияющих на урожайность выращиваемых растений. Рост растений определяется процессами фотосинтеза, для которых главным источником энергии является свет. Поэтому темпы роста и развития растений пропорциональны уровню их освещенности.
Система электродосвечивания растений предназначена для поддержания требуемого уровня с учетом уровня внешней солнечной радиации и времени суток особенно в осенне-зимний период.

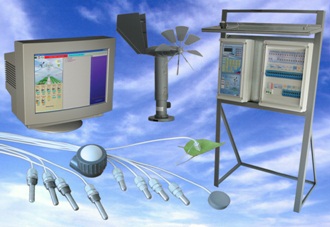

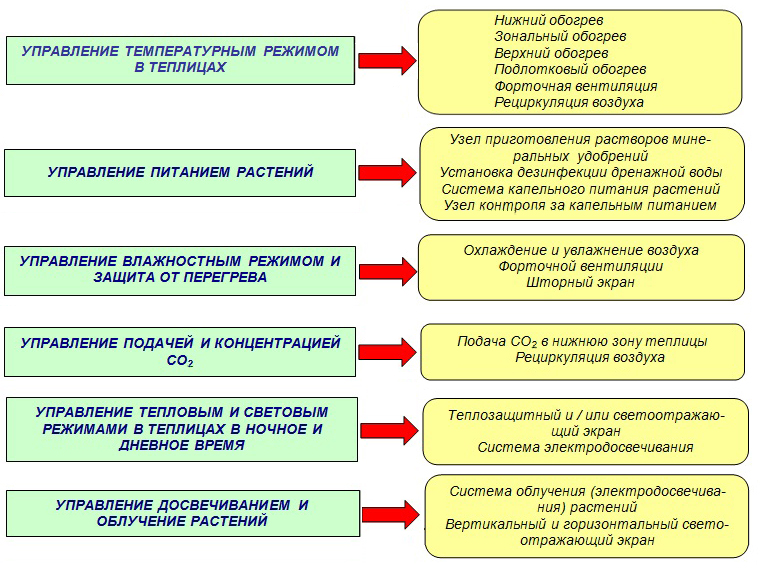

Автоматизированная система управления (АСУ)
Предназначена для осуществления централизованного автоматического управления системами в тепличных отделениях, обеспечивающими оптимальные климатические условия (отопление, форточная вентиляция, система циркуляции воздуха, зашторивание, дозирование СО2) управление поливом и другими необходимыми функциями.

Для измерения внешних климатических условий и быстрого реагирования на их изменение по поддержанию микроклимата в теплице используется имеющаяся метеостанция, в состав которой входят:
- датчик солнечной освещенности в алюминиевом корпусе
- датчик скорости ветра в алюминиевом корпусе
- датчик направления ветра в алюминиевом корпусе
- датчик дождя
- датчик температуры

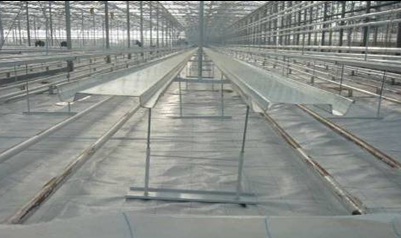

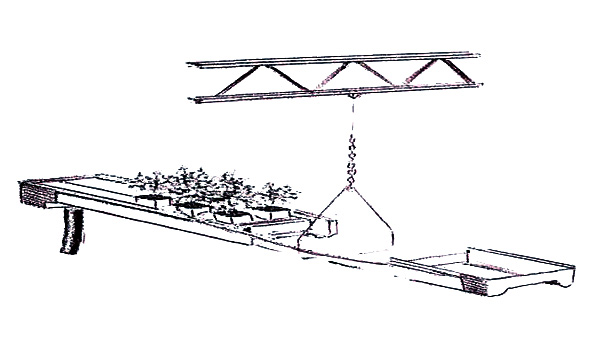

Технологическая лотковая система выращивания растений со сборным узлом дренажной воды
Оборудование для выращивания представляет собой систему лотков. Лотки предназначены для размещения на определенной высоте субстратных матов, а также для сбора и отвода дренажа.

В конце лотков для сбора дренажного раствора устанавливается дренажный сборник на каждый лоток. Сборники изготовлены из полистирола и крепятся к лотку болтовыми соединениями из нержавеющей стали.
Для обеспечения достаточного уклона технологических лотков для выращивания при монтаже с помощью лазерного уровня создается уклон 0,2%, достаточный для беспрепятственного отвода дренажа из лотков в дренажные сборники, и тем не менее не препятствующий должному наполнению раствором линий капельного полива и работе компенсированных по давлению капельниц.
